ICDN 1, Sec 1 : Supermodels!



OSI Model

1. Application Layer
Layer ini adalah dimana saat user berinteraksi dengan network. Layer ini juga memastikan remote communication antar partner tersedia dan memastikan endpoint dari segala komunikasi setuju pada peraturan dasar, termasuk integritas data, privasi, fitur pengecekan error, dll.

2. Presentation Layer
Layer ini akan menjawab satu pertannyaan besar “Bagaimana data ini di presentasikan?” Contoh : kita akan membuka file gambar dengan menggunakan aplikasi untuk membuka PDF, yang akan kita dapatkan adalah halaman dengan simbol simbol yang tidak bermakna, dalam kasus ini Presentation Layer berperan!

3. Session Layer
Berperan sebagai manager dari proses transfer data. Session Layer bertugas untuk melakukan Pembuatan, Pengembangan(Maintance), dan penghancuran Session diantara 2 komunikator.

4. Transport Layer
Untuk proses transportasi dari tiap data/paket data yang di transmisikan melalui jaringan komputer. TCP dan UDP bekerja pada layer ini.

5. Network Layer
Layer dimana tempat Router bekerja. Tugas router adalah untuk menjawab
“Jalan mana yang dapat digunakan untuk menuju destinasi kita?”
“Dari semua jalan, jalan mana yang terbaik untuk sampai ke destinasi kita?”

6. Data Link Layer
Tempat Switch bekerja. Switch menggunakan MAC address untuk menyelesaikan pekerjaannya. Nama lain untuk MAC address adalah :
• L2 Address
• Hardware Address
• Burned-in Address (BIA)
• Physical Address

7. Physical Layer
Tidak peduli kompleknya network kita, pada akhirnya itu adalah mengirimkan 1 dan 0 melalui layer fisik. Semua yang berhubungan dengan pengkabelan, atau standart yang digunakan termasuk Pins, Konektor, atau Tegangan yang berjalan pada Physical Layer.

TCP/IP Model
Application pada TCP/IP sudah memuat Application, Presentation, Session di OSI!
Pertannyaan :
Mengapa harus ada dua model yang berbeda padahal kerjanya sama?
Jawaban :
Untuk membantu dalam pembuatan standart yang akan memudahkan developer untuk membuat produk dan program that work well together(bekerja bersama dengan banyak perangkat).

ICDN 1, Sec 2 : Ethernet and Cabling

Ethernet Standart
Kabel ethernet yang paling banyak digunakan saat ini adalah kabel UTP(Unshilded Twisted Pair), dimana didalamnya terdapat pasangan kabel tembaga yang dipelintir(twisted). Penggunaan twisted akan meminimalkan Electromagnetic Interference (EMI) dari luar, dan juga mengurasi jumlah EMI yang di hasilkan dari kabel itu sendiri. STP(Shilded Twisted Pair) memiliki pelindung tambahan pada kabel yang membuatnya lebih tahan dari EMI namun pada praktiknya kabel STP lebih mudah rusak(damaged) dari pada kabel UTP dan juga harganya yang lebih mahal dibandingkan dengan UTP. Kabel Fiber Optik, memiliki kelebihan pada transfer data yang jauh lebih cepat dan jarak yang dapat di tempuh lebih jauh, namun biaya untuk implementasi dengan Fiber Optik masih sangat tinggi.

Copper Based Standart
Biasanya Ethernet berjalan pada kecepatan 10 Mbps. Official standart yang digunakan 802.3 yang biasa disebut dengan 10BASE-T. Menggunakan 2 pasang kabel dari 4 pasang yang tersedia. Lalu setelahnya munculah Fast Ethernet yang berjalan pada 100Mbps, standart yang digunakan IEEE 802.3u biasa disebut 100BASE-T, juga menggunakan 2 pasang kabel dari 4 pasang kabel yang tersedia. Setelahnya lagi munculah Gigabit Ethernet dengan kecepatan 1000Mbps, standart yang digunakan 802.3ab dikenal dengan 1000BASE-T, menggunakan keempat pasang kabel. Setelahnya setelahnya lagi ada 10 Gigabit Ethernet dengan kecepatan 10Gbps, standart yang digunakan 802.3an biasa disebut dengan 10GBASE-T.

Fiber Optic Standart
Menggunakan standart 802.3z biasa di sebut dengan 1000BASE-LX berjalan pada kecepatan 1000Mbps.

Note:
Mengapa tidak dilakukan translasi pada tiap ethernet dengan standart yang berbeda? Karna semua standart ethernet menggunakan format frame yang sama! Wow:3

Cable Types
Straight – Trough Cables digunakan pada PC  dan Switch

Masalah muncul saat menggunakan Straight – Trough Cables pada Swich dan Switch

 digunakan untuk mengatasi masalah pada Switch dan Switch

Namun pada Gig Ethernet(1000-BaseT) digunakan, kedelapan kabel digunakan dan setiap kabel dapat mengirim dan menerima dalam waktu yang sama!


AUTO MDI-X (Automatic Medium-Dependent Interface Crossover)
Saat kita membutuhkan kabel dengan jenis Crossover namun kita tidak punya sama sekali maka JENG JENG! Inilah solusinya! Kita ingin menghubungkan switch dengan switch menggunakan Straight – Trough Cables, Saat mode AUTO MDI-X pada port di setting enable maka port akan mengenali dan seakan kita menggunakan Crossover Cable!
How to Enable AUTO MDI-X
#int fast0/1
1. Set speed : auto   #speed auto
2. Set duplex : auto #duplex auto
3. Set mdix : auto #mdix?  auto Enable automatic MDI crossover detection on this interface
#mdix auto

The Fields of Ethernet

Preamble : 10101010 tujuh kali, digunakan untuk sinkronisasi clock
SFD : 10101011, mengindentifikasi bahwa preamble selesai dan akan diikuti oleh MAC address tujuan
Protocol Type : bisa IPv4 atau IPv6

FCS merupakan operasi deteksi error yang sangat penting. Pengirim akan tiba dengan membawa value hasil dari Cyclic Redundancy Check(CRC, sebuah operasi matematika kompleks) dengan data yang ada pada frame, menghasilkan sebuah angka numerik. Angka ini yang di letakan pada FCS dan frame lalu di transmisikan. Penerima akan menjalankan CRC yang sama dengan frame data yang diterima, lalu membandingkan dengan CRC yang masuk, jika hasil yang di dapatkan sama, maka frame tidak mengalami korup, jika CRC tidak sama maka frame terdeteksi corrupt, namun FCS tidak akan memberi notifikasi kembali bahwa frame harus dilakukan re-sent, karna FCS bertugas untuk melakukan deteksi kesalahan bukan koreksi kesalahan.

ICDN 1, Sec 3 : Hubs, History & Why Hubs Are History

Attenuasi(Attenuation) = Pelemahan sinyal
Contoh : host berjarak 175 meter, panjang kabel maximum adalah 100 meter, maka saat awal di transmisikan sinyal akan kuat lalu selama di perjalanan sinyal akan men galami pelemahan(attenuasi) saat sinyal melewati 100 meter. Untuk mengatasinya adalah menggunakan repeater, repeater bertugas untuk menangkap sinyal datang lalu membuat siyal baru yang identik(copy) dengan sinyal datang.

Hub = Pada dasarnya hub adalah multi-port repeater
Permasalahan yang muncul pada hub

Untuk pencegahan hilangannya data dan waktu terjadinya tabrakan(collision) maka dikembangkanlah Carrier Sense Multiple Access with Collision Detection (CSMA/CD), prosesnya adalah sebelum mengirimkan data, host akan mencek apakah terdapat host lain yang sedang mengirimkan data(listening to the wire) jika ternyata terdapat host lain yang sedang mengirimkan data, host akan menunggu beberapa miliseconds sebelum mendengarkan(listen to the wire) lagi. Jika tidak ada yang mengirimkan data maka host akan mengirimkan datanya. Jika 2 PC mengirimkan data pada waktu yang sama, maka voltase pada kabel akan berubah, menandakan ke host bahwa ada data tabrakan(collision) yang terjadi. Lalu PC yang mengirimkan data akan membuat “jam signal”, menunjukan kesemua host bahwa di waktu ini data tidak boleh di transmisikan. PC yang terlibat di tabrakan akan mengaktifkan backoff timer, saat backoff timer sebuah host berakhir dia akan melakukan semua proses lagi dengan mendengarkan(listening to the wire). Backoff timer diatur dalam milliseconds dan bernilai random, jadi tidak mungkin terjadi lagi tabrakan dengan hosts tersebut. Masalah yang timbul adalah adanya waktu delay!

Masalah lainnya yang timbul adalah Broadcast Domain, saat terjadi broadcast tidak semua host mungkin membutuhkan broadcast itu, sebagai catatan semua yang kita lakukan pada router cisco atau switch akan akan membutuhkan/memakan biaya(cost) dalam satu bentuk atau bentuk lainnya, dapat berupa waktu, menambah beban processor, atau mengurangi bandwidth yang ada. Salah satu hal yang penting bagi network kita adalah mencegah router dan switch kita melakukan pekerjaan yang tidak di butuhkan. Contohnya kita memiliki 64 host pada hub, jika salah satu host mengirimkan broadcast, 63 host lainnya akan menerima broadcast tersebut. Jika ternyata hanya 3 yang membutuhkan broadcast tersebut, kita membebani network kita dengan hal yang tidak diperlukan(60 host lainnya harus tetap membuka dan mengecek broadcast yang masuk lalu membuangnya karna tidak di perlukan, tentunya akan memakan banyak bandwidth).

Kesimpulan :
Hub dan repeater membantu kita dalam menyelesaikan masalah dengan attenuasi namun Hub juga meninggalkan kita 2 permasalahan besar yaitu :
1) Semua host yang terhubung berada di dalam one big collision domain
2) Semua host yang terhubung berada di dalam one big broadcast domain

The Bridge

Dengan menggunakan bridge, kita bisa membuat collision domains yang lebih kecil, bridge diletakan diantara hubs untuk menciptakan multiple collision domains. Semakin banyak collision domains maka semakin sedikit akan terjadi collision, dengan bridge kita menurunkan kemungkinan terjadinya collision pada network. Namun permasalahan big broadcast domain belum dapat diatasi.

Switch

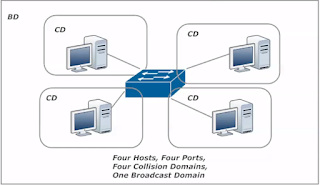

Dengan mengganti seluruh komponen hub, reapeter, dan bridges dengan satu switch, kita bisa langsung mendapatkan keuntungan! Terutama ketika setiap host terkoneksi dengan port tersendiri pada switch. Maka host tersebut memiliki collision domain sendiri. Topologi ini disebut dengan host-to-one port atau microsegmentation, desain ini menghilangkan kemungkinan untuk terjadi collisions!.  Namun lagi lagi secara default cisco switch tidak bisa mengatasi Broadcast Domain, namun kita bisa mensegmenkan network secara logika sehingga kita bisa membatasi lingkup dari broadcast, tekniknya disebut dengan Virtual Lan atau VLAN.

KESIMPULAN HUBS, BRIDGES, SWITCHES
• Hubs memberikan kita satu collision domain terdiri dari semua host yang ada, satu broadcast domain berisi host yang ada, dan mengizinkan hanya satu host untuk mengirim dalam satu waktu.
• Bridges memungkinkan kita untuk memecah(segment) jaringan kita secara logika, untuk menurunkan kemungkinan terjadinya collision domains, tapi tidak melakukan apapun untuk masalah broadcast domains.
• Switch membawa kita pada one-host collision domains dan secara logika memecah(segment) broadcast domain melalui VLAN.

Building The MAC Table
Saat sebuah switch menerima frame, maka akan di hadapi dengan tiga pilihan :
1. Forward
2. Filter it (buang aja lahh)
3. Flood it (kirim ke semua kecuali dari asalnya)
Switch pertama kali akan melihat alamat asal dari sebuah frame sebelum melihat alamat tujuanya. Terdapat beberapa metode dalam membuat MAC Address Table.
STATIC
• Setiap host terkoneksi pada switch, kita harus mensetting address secara static untuk host tersebut, dimana MAC Addres sangatlah mudah dilupakan, atau dapat terjadi salah dalam pengetikannya.
• Saat sebuah port down lalu kita memindahkan kabel kita ke port lainnya, host tersebut tidak akan dapat terkoneksi sebelum kita mensetting MAC Address nya lagi secara static, dimungkinkan juga kita lupa untuk menghapus settingan yang sebelumnya, tentunya akan sangat menyusahkan oranglain yang ingin terkoneksi pada port itu.
DYNAMIC
• Jauh lebih efisien di banding membuat MAC Address secara static
Contoh

Host A ingin berkomunikasi dengan Host C, Switch akan melihat Source MAC Address dahulu lalu mengeceknya apakah sudah terdapat address tersebut pada MAC Address table, karna pada tabel belum terdapat MAC Address tersebut maka Switch akan membuatkannya pada tabel MAC Addressnya.

Lalu saat melihat MAC Address tujuan, switch akan kembali mengeceknya pada tabel MAC Address, jika belum ada maka Switch akan  melakukan Floods frame tersebut ke semua port pada switch kecuali dari port asal frame tersebut. Ini disebut dengan Unknown Unicast Frame, frame yang dikirimkan di tujukan pada satu host(unicast) namun port yang mengarah pada tujuan tersebut belum diketahui(unknown).

Hal baiknya adalah frame akan sampai kemana tujuan yang diinginkan, hal buruknya adalah frame juga akan pergi ke banyak tempat lainnya yang seharusnya tidak perlu dituju. Saat frame sudah sampai pada Host C maka host C akan mengirimkan Frame balasan pada Host A.

Saat switch menerima frame dari Host C dan mengecek MAC Address sumber apakah sudah ada pada table MAC Address? Karna belum maka akan di tambahkan pada tabel MAC Address.

Saat Switch melihat alamat tujuan, ternyata alamat tujuan sudah ada pada tabel MAC Address, maka Switch akan memforward frame langsung pada Host A

Hal ini berlaku untuk seluruh Host yang ada hingga tabel MAC Address menjadi lengkap.

Namun dapat dilihat pada Host A dan B, mereka menempati port yang sama! Saat Host A mengirimkan Frame pada Host B melewati Hub maka Switch juga akan mendapatkan salinan Frame yang dikirimkan.

Lalu Switch akan melihat MAC Address dari sumber dan tujuan dari frame tersebut, namun karna port asal dari kedua frame tersebut ternyata sama yaitu Fa0/1 maka switch akan melakukan Filtering(Drop) pada Frame tersebut!
Kesimpulan :
• Forwarding terjadi saat Switch mengenali MAC Address tujuan dari sebuah Frame, dan Frame tersebut akan dikeluarkan sesuai dengan port yang ada pada tabel MAC.
• Flooding terjadi saat Switch tidak mengenali MAC Address tujuan dari sebuah Frame, dengan flooding frame akan dikirimkan keluar ke semua port yang ada kecuali dari port asal Frame tersebut.
• Filtering terjadi saat MAC Address sumber dan tujuan memiliki lokasi port yang sama, maka frame akan di Drop.
• Broadcast Frame juga akan dilakukan Flooding oleh Switch. Broadcast Frame di tandai dengan semua F (FF-FF-FF-FF-FF).
• MAC Address static akan tetap ada pada MAC Address Table sampai dilakukan remove, namun Dynamic address akan terus berada pada tabel selama 5 menit. 5 menit Timer tersebut akan di reset setiap datang frame dengan sumber yang sama.

Frame Processing, Hex Conversions, and Breaking Down MAC Addresses
Sebelum Switch melakukan forwarding, frame yang datang harus di proses terlebih dahulu oleh switch. menggunakan tiga metode di yaitu :
• Store-and-forward
• Cut-through
• Fragment-free
Store and Forward
Pada metode ini Switch akan mengalanisis field FCS (Frame Check Sequence) untuk menentukan apakah terdapat data corruption saat proses transmisi atau tidak. Switch menyimpan seluruh frame dan melakukan pengecekan pada FCS sebelum melakukan proses forwarding. Keuntungan nya adalah pendeteksian error yang terbaik terjadi disini, namun kekurangannya metode ini menjadi metode terlambat dari metode lainnya.
Cut Throught
Switch akan langsung memforward frame sebelum seluruh frame diterima. Pada metode ini tidak terjadi pengecekan error sama sekali, namun metode ini juga merupakan metode tercepat dibandingkan metode lainnya.
Fragment Free
Switch akan beramsumsi bahwa corruption pada frame akan terjadi pada 64 byte pertama pada frame. Jadi hanya pada 64 bytes pertama dilakukan pengecekan corruption, jika tidak terdapat corruption pada area tersebut maka selebihnya diasumsikan terbebas dari error lalu proses forwarding dilakukan. Fragment Free lebih cepat dari Store and Forward namun lebih lambat dari Cut Through.

How MAC Addresses Are Born(And Hexed)
MAC : 001c.0fbf.2f04
Setengah dari address, 001c.0f, merupakan Organizationally Unique Identifier(OUI). Setiap OUI terdaftarkan pada satu vendor. Cisco memiliki banyak OUI. Setengahnya lagi, bf.2f04, merupakan kombinasi dari hex yang tidak digunakan oleh vendor atau perangkat dengan OUI 000c.0f, memastikan bahwa MAC Address ini unique. Macam macam penulisan MAC Address.
• aaaa.aaaa.aaaa
• aa-aa-aa-aa-aa-aa
• aa.aa.aa.aa.aa.aa
• aa:aa:aa:aa:aa:aa
• semua diatas dalam kapital

DECIMAL-HEX CONVERSION!!

ICDN1, Sec 4 : Confiq Modes, IOS Help, Intro to VLANS

Config 1 : Configuration Modes and IOS Help Intro
USER EXEC MODE :

Dalam mode ini kita tidak dapat melakukan konfigurasi apapun.
PRIVILEGED EXEC MODE/ENABLE MODE :

Untuk berpindah ke privilege exec mode, dapat menggunakan command enable, dari sini kita bisa berpindah ke mode lainnya yang akan berguna untuk mengkonfigurasi sesuatu.
 GLOBAL CONFIGURATION MODE :

Semua command/konfigurasi yang dilakukan 99.9% langsung berpengaruh pada router dan 99.9% akan langsung di jalankan. Cara masuk mode ini adalah dengan mengetikan command conf t atau configure terminal. Command yang bisa dijalankan hanyalah Global Configuration Command!
IOS Help

Penggunaan ? pada command menunjukan penggunaan IOS Help, Mengembalikan <cr> menandakan bahwa pada saat ini command tersebut adalah legal dan dapat di jalankan! Saat kita lupa dengan nama command yang dapat kita gunakan kita dapat menggunakan IOS Help, contoh kita hanya ingat “H” untuk memberi nama pada switch kita maka :

Config 2 : Exec Timeout, Loggin Synch, and the Console Port
Line con 0 mengacu pada console port. Saat kita mengkoneksi kan switch dengan pc secara fisik, maka port inilah yang akan digunakan! Console port akan mengeluarkan kita dalam 5 menit jika tidak terdapat aktivitas!
Exec-timeout 0 0 (0 minutes and 0 second) menonaktifkan fitur untuk mengeluarkan kita dari console port jika dalam 5 menit tidak terdapat aktifitas
Logging synchronous digunakan untuk menghilangan interupsi dari console, karna secara default console akan langsung memberitau kita, jika kita sedang menulis tentunya itu sangat mengganggu.

Config 3 : VLAN Lab Begins
Alasan mengapa kita harus membuat Virtual Lan
• VLANs membantu kita dalam mengelompokan host sesuai dengan departemen, security, dan kriteria lainnya. Disamping hanya mengelompokan sesuai lokasi secara geografik.
• VLANs memungkinkan kita untuk meningkatkan security dengan menyembunyikan grup host secara logika dari orang lain
• VLANs membantu dalam mengatasi masalah penurunan performa pada network secara berkala akibat broadcast stroms. Karna adanya broadcast storm yang membuat switch menjadi sibuk menghandle broadcast sehingga tidak bisa menjalankan tugas dasarnya sebagai switch(contohnya forwarding) secara efisien.

Pertama kita akan memastikan semua koneksi fisik, apakah terdapat vlan atau apapun itu. Lalu membuat vlan.

Mendaftarkan port pada VLAN

Config 4 : VLAN Lab Concludes

Dengan begini kita telah mensegments network secara logika menjadi 2 bagian, maka sekarang kita mempunyai 2 broadcast domain! Host tidak dapat melakukan PING pada beda VLAN.
Test PING

Config 5 : More VLANs / Erasing The Switch / The VLAN.DAT File
Membuat dan memberi nama pada VLAN

Melihat config yang berjalan pada switch

Menghapus config pada Switch kita

Config 6 : Intro To Trunking
Trunking Switches (And the VLANs That Love Them)
Trunking merupakan proses membuat logical connection antara kedua switch yang terhubung secara fisik, memungkinkan untuk frame melewati keduanya. Tag yang menunjukan tujuan dari VLAN diletakan pada frame saat di trasmissikan oleh switch pengirim, switch penerima menggunakan frame tagging untuk mengetahui VLAN mana yang akan menerima frame, ini memunkinkan member yang berada di satu VLAN untuk berkomunikasi sedangkan secara fisik berada pada VLAN yang berbeda.

ISL (Inter-Switch Protocol)
• Cisco-proprietary (Hak cipta Cisco)
• Banyak Cisco switch yang belum support ISL
• Mengkapsulasi seluruh frame sebelum mengirimnya melewati trunk, ISL lebih overhead dari jika di bandingkan dengan protokol trunking yang biasa (IEEE 802.1q).
• Tidak mengenali konsep native VLAN
IEEE 802.1q(“dot1q”)
• Standart industri untuk trunking protocol, bisa digunakan oleh non-cisco dan cisco switch.
• Tidak mengkapsulasi frame
• Memasukan 4-byte value menandakan VLAN ID ke header Ethernet
• Mengenali konsep native VLAN (Native VLAN = default VLAN, Cisco = VLAN1), karna mengenali maka dot1q tidak akan menaruh 4-byte value pada header Ethernet. Saat remote switch mendapatkan untagged frame, maka dia tau bahwa tujuannya adalah Native VLAN, dan frame tersebut akan di forward pada port tersebut.

Config 7 : The Trunking Port Modes
Cisco switch port kalau tidak Access Port atau Trunk Port, tidak bisa keduanya! Access Port adalah milik satu VLAN dan Access Port tidak bisa Trunk, kita dapat melihat seluruh Access Port dengan perintah show vlan dan show vlan brief. Trunk Port adalah milik semua VLANs, bisa Trunk, untuk melihatnya dapat menggunakan perintah show interface trunk.

Three Switchport Modes

1. ACCESS, menjadikan port sebagai access port, akan menjadi milik satu VLAN, maka akan secara otomatis mematikan fungsi port sebagai Trunk
2. TRUNK, kebalikan dari Access, pilihan ini akan mengaktifkan Trunking tanpa syarat
3. DYNAMIC, trunking secara dinamis
• Disarable, port akan mencoba untuk Trunk, jika remote port on, desirable, atau auto mode, maka trunk akan terbentuk.
• Auto (Passive dynamic trunking). port akan trunk, namun pada sisi lainnya harus memulai prosesnya, jika remote port pada mode desirable atau on mode, maka kita akan mendapatkan trunk. Jika kedua pihak berada pada auto, maka trunk tidak akan terbentuk, karna kedua sisi saling menunggu wew:3
4. NONEGOTIATE, memaksa port untuk tidak melakukan negosiasi, dapat digunakan untuk membuat port menjadi trunk secara paksa.

Config 8 : Filtering Trunk Traffic On a Per-VLAN Basis
Kita tau bahwa trunk port adalah anggota dari semua VLAN pada switch, universal VLAN membership akan menghasilkan forwarding yang tidak di butuhkan pada traffic, yang akan menyebabkan switch harus bekerja lebih dan membuang bandwidth.

1. SW2 tidak memiliki host pada VLAN 30, maka tidak ada alasan untuk SW1 memforward traffic VLAN30 ke SW2, kita akan mencegah traffic dari VLAN30 dari SW1 ke SW2:

2. SW3 tidak memiliki host pada VLAN 20, maka tidak ada alasan untuk SW1 memforward traffic VLAN20 ke SW3, kita akan mencegah traffic dari VLAN20 dari SW1 ke SW3.

HASIL

ICDN1, Sec 5 : Memories, Boots, and Passwords

Memory 1 : Memory Contents And Boot processes
Note: Berlaku untuk Switch dan Router (disingkat dengan penyebutan Switch)
ROM (Read-Only Memory)
ROM menyimpan switch bootstrap startup program, Operating System Software(OS), dan Power-on diagnostic
test program (POSTs)
Flash Memory (Flash)
Dimana Cisco IOS image disimpan, kalau punya flash yang cukup kita bisa menyimpan lebih dari satu image,
namun kebanyakan perangkat hanya akan menggunakan satu image saja. Flash merupakan ROM yang dapat dihapus(eraseable) dan di program ulang(reprogrammable). Isi pada Flash akan tetap bertahan pada saat melakukan reload.
RAM (Random Access Memory)
Menyimpan informasi operasional seperti routing and switching tables, dan konfigurasi yang sedang berjalan pada file. Isi dari RAM akan hilang saat router dimatikan atau di reloaded.
NVRAM (Non-Volatile RAM)
NVRAM berisi file startup configuration  dari router, isi dari NVRAM tidak akan hilang saat melakukan reload. Startup config file adalah versi config yang paling baru yang disimpan. Jika kita melakukan perubahan lalu menyimpannya maka  running config file dan startup config file akan memiliki isi yang sama, namun jika kita membuat perubahan dan tidak menyimpannya, maka running config file dan startup config file akan memiliki isi yang berbeda.
The Boot Proscess
Saat Cisco Switch dihidupkan, maka akan menjalankan serangkaian dari POSTs(Power-On Self Tests). POST digunakan untuk memeriksa basic operation dari network interfaces, memory, dan CPU. POST efektif untuk mendeteksi permasalahan utama saat proses booting. Jika POST mendeteksi terdapat kerusakan misalnya terdapat kerusakan pada kipas maka :
1. POST akan gagal
2. Device akan memberitau POST apa yang gagal
3. Proses booting berhenti
Jika lolos pada semua POST, selanjutnya switch akan mencari sumber dimana Internetwork Operating System(IOS) image berada. Router memiliki tiga sumber untuk membuat(load) IOS image, dan urutannya dalam mencari image sebagai berikut:

1. Flash (default location)
2. TFTP Server (Trivial File Transfer Protocol), bisa sebagai device dalam satu network, cisco router bisa menjadi TFT Server.
3. Read-Only Memory (ROM)
Kita dapat merubah urutannya dengan cara merubah config Register.

Memory 2 : Setup Mode – One Way in, Two Ways Out
Setelah IOS image ditemukan yang akan di perlukan selanjutnya adalah mencari valid startup configuration file. Urutannya adalah
1. NVRAM
2. TFTP Server
3. Prompted with system configuration dialogue

Memory 3 : Enable Secret and Enable Password

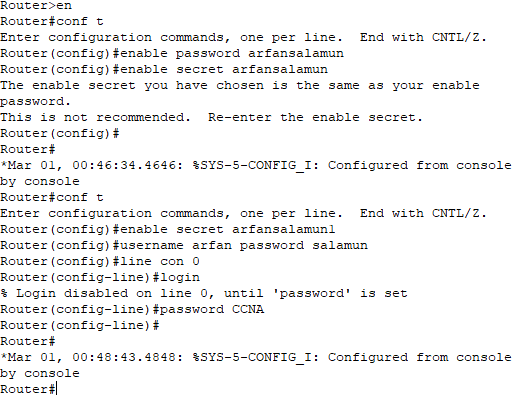

Protect Enable Mode with Enable Secret and Enable Password, Enable Secret lebih diutamakan dari Enable Password!

No 5 mengacu pada Level Enkripsi (Level 0 – 7), namun level enkripsi ini sangat mudah dipecahkan!

Memory 4 : Console Port Protection With One Password

Melakukan proteksi pada level fisik!
Line con 0, console port kita

Password pada con 0 masih berbentuk text!4

Memory 5 : Console Port Protection With Username/PW Database
Creating A Username / Password Database

Note : Saat menggunakan username dan password, pastikan konfigurasi password sebelumnya sudah terhapus!

Menjadikan user langsung masuk pada enable mode maka berikan privilege pada level tertinggi (Level 15)

User arfan langsung masuk pada enable mode

Show Run

Menghidupkan password encryption

Show Run

Memory 6 : Port Security Success Fundamentals

Port Security
Basic Cisco Security Feature yang kadang diabaikan, port security menggunakan source MAC Address dari frame asal sebagai password. Port akan membandingkan source MAC yang masuk dengan list Secure MAC Address(dipelajari oleh port secara static atau dinamis), jika source MAC ditemukan pada list, maka frame akan di proses secara normal, jika tidak maka frame akan di drop dan pada situasi tertentu frame akan diambil, tergantung pada level yang berjalan pada port security tersebut.
Setting Port-Security pada fa1/1

Secara default kebanyakan port pada cisco switch berjenis auto disarable, Port-Security tidak dapat digunakan pada port yang berfungsi sebagai Trunk ataupun port yang berusaha untuk menjadi Trunk, maka pertama kita harus merubah port tersebut menjadi access port.

Melihat Port-Security

Memory 7 : Port Security Options

Switchport port-security aging

Absolute timer, Seperti perhitungan mundur pada jam, misalnya kita set 10 menit start lalu mundur sampai 0, maka address tersebut tidak lagi dianggap aman. Inactivity, akan melakukan refresh saat source MAC Address terdengar lagi.

Switchport port-security maximum

Opsi maximum memungkinkan kita untuk mendefinisikan jumlah secure MAC Address yang dapat di pelajari oleh port.

Switchport port-security  mac-address

Opsi yang menungkinkan kita untuk mendefinisikan secara static pada secure MAC Address dan sticky secure MAC Address.

Switchport port-security violation

Opsi ini mendefinisikan action yang akan diambil oleh port saat non-secure source MAC terdeteksi, ketiga mode tersebut akan mendrop frame tersebut. Shutdown merupakan mode default dan termasuk the strongest security level, saat non-secure source MAC datang, mode ini akan memasukan port pada error-disabled state, dan port hanya akan dapat dibuka secara manual(network admin masuk ke dalam switch shutdown port lalu hidupkan lagi), Pesan SNMP (Simple Network Management Protocol) juga akan dihasilkan. Restrict, akan menghasilkan Pesan SNMP dan pesan syslog, namun port akan tetap terbuka. Protect, hanya akan melakukan drop frame saja.

Memory 8 : Port Security Static Lab Begins

Setting static MAC Address pada port security fa1/1

Memory 9 : Port Security Static Lab Concludes
Kali ini kita akan mensetting ulang agar frame pada host1(MAC 0001.438B.7B18)  dapat diterima oleh port. Dengan cara menghapus settingan port security sebelumnya, lalu melakukan restart pada interface, dan menambahkan settingan static MAC Address pada security port dengan MAC pada host1.
Setting static MAC Address pada port security fa1/1

Memory 10 : Port Security Dynamic Learning Lab

TEST PING PC1

Secure Mac Address Table

Untuk membuat security port secara dynamic, caranya adalah dengan tidak mengkonfigurasi port secara static jika kita hanya menginginkan satu secure Mac Address, saat melakukan reset pada port maka akan melakukan reset pada secure Mac Address! Namun bagaimana cara agar kita juga dapat menambahkan alamat secure secara static? Caranya adalah
1. Menambahkan port-security maximum terlebih dahulu

2. Menambahkan static Mac Address

TEST PING PC1

Kesimpulan
• Jika kita menambahkan maximum pada port security dan melakukan konfigurasi static pada secure Mac Address maka jika masih terdapat sisa adrress yang dapat di tambahkan, maka port akan menambahkannya secara dinamic jika terdapat Mac Adrress baru hingga maximum pada port security terpenuhi.

Memory 11 : Port Security Sticky Addresses / Errdisable Recovery Command
Security Sticky Addresses

Saat melakukan reset pada security-port, dynamic secure Mac Address akan hilang. Jika kita tidak menginginkan hal tersebut maka kita dapat menggunakan Sticky Addresses.

Setting Sticky Port Security pada fa1/1

Errdisable Recovery Command

Jadi semua diatas ini dapat menyebabkan port berada dalam kondisi Error Disabled!
Psecure-violation, enable automatic recovery dari error, melakukan automatic reset saat port disable, perlu di perhatikan bahwa harus berhati hati dalam menggunakan fitur ini. Dapat menyebabkan looping pada kondisi up/down port jika host tetap terkoneksi.

Default recovery time nya adalah 300 detik(5 menit)

Jika kita ingin mengganti default recovery, minimal 30 detik maksimal 86400.

Show errdisable recovery, menampilkan semua

ICDN1, Sec 6 : IP Addresses, Binary Conversion, and Intro to Routing

Routing 1 : IP Addesses, Subnet Mask, and Binary Conversion

Subnetmask memberitau kita letak dari network bits dan host bit pada IP Address. 1 menunjukkan Network bit pada subnet mask dan 0 merupakan host bits. Maka 24 bit awal dari IP Address milik network.

Routing 2 : The Public IP Address Classes
Pada september 1981, kelas kelas pada IP Address ditetapkan pada RFC 791 (Request For Comments).
Dibawah ini adalah kelas dan alamat yang bisa digunakan untuk network host :
1. Class A : 1 – 126
2. Class B : 128 – 191
3. Class C : 192 – 223
Address yang tidak bisa dipakai sebagi host :
1. Loopbacks : 127, untuk host loopback (bukan Cisco Router Loopbacks).
2. Class D : 224 – 239, untuk multicasting.
3. Class E : 240 – 255 , future use atau kadang disebut dengan “Experimental Addresses”
Default Network Mask
1. Class A : 255.0.0.0, 8 network bits, 24 host bits
2. Class B : 255.255.0.0 network bits 16, 16 host bits
3. Class C : 255.255.255.0 24 network bits, 8 host bits

Routing 3 : The Private IP Address Classes

Private IP tidak dapat terkoneksi pada internet, bagaimana cara host dengan private ip dengan menggunakan Network Address Translation (NAT) and Port Address Translation(PAT).  Private Addess Range :
1. Class A : 10.0.0.0 – 10.255.255.255
2. Class B : 172.16.0.0 – 172.31.255.255
3. Class C : 192.168.0.0 – 192.168.255.255

Routing 4 : Connected Routes Walkthrough
[ PC IP Configuration ]
IPv4 Address : 192.168.1.100
Subnet Mask : 255.255.255.0
Default Gateway : 192.168.1.1

Saat host mengirimkan packet, ada 2 kemungkinan terkait dengan host tujuan :
1. Berada pada subnet yang sama dengan paket asal ( tidak memerlukan proses routing )

2. Berbeda subnet ( memerlukan proses routing )

Karna switch tidak tahu packet ini akan dikirim ke siapa, maka switch akan mengirimkan paket ini pada default gateway dan berharap default gateway dapat menyelesaikan pengiriman paket tersebut. Paket akan diteruskan dari switch ke router.

Route IP Tables

Saat router menerima paket, maka tujuan paket tersebut akan memenuhi satu dari deskripsi dibawah :
1. A directly connected network (terhubung secara langsung)
2. A non-directly connected network that the router has an entry for in its IP routing table(tidak terhubung secara langsung namun router memiliki catatannya di dalam routing table)
3. A non-directly connected network that the router has No. such entry for (tidak terhubung secara langsung dan router tidak memiliki catatannya di dalam routing table)
Example Directly Connected Network

Host A Ping   Host C

Routing 5 : Static Route Walkthrough

Kita akan melakukan Ping dari Host A menuju Host B, untuk melihat ip route yang lebih detail dapat menggunakan show ip route <detail>, contohnya untuk menampilkan yang hanya terkoneksi saja maka show ip route connected, atau yang iegrp saja maka show ip route iegrp.

Show ip route R1

Saat packet masuk pada R1 namun R1 tidak mengetahui entry tujuan yang diminta yaitu 30.1.1.0 pada routing table(proses mencari pada routing table biasa disebut dengan parsing the routing table) maka R1 akan melakukan drop pada packet tersebut. Maka kita perlu melakukan sesuatu yang akan memberitau R1 kemana packet tersebut dikirimkan jika tujuan yang diminta tidak terdapat pada routing table.

Default Static Route
Jika router tidak memiliki entry lain terhadap packet yang masuk pada routing table maka kirimkan pada IP address yang sudah di tentukan

Untuk default static route Destination prefix dan Destination prefix mask diisikan dengan 0.0.0.0. yang perlu di perhatikan adalah spesifikasi alamat IP selanjutnya tidak boleh diisikan oleh local router ip address(20.1.1.1)

Tanda S menujukan Static dan *(asterisk) menunjukkan bahwa itu merupakan Static Default. Maka sekarang saat A mengirimkan packet dengan tujuan 30.1.1.0 dan R1 tidak dapat melakukan parsing pada roouting table maka akan mengirimkan packet tersebut pada 20.1.1.2 melalui Fa0/1 dan akan sampai pada R2, lalu R2 dapat memforward packet tersebut pada Host B.

ICDN1, Sec 7 : Switches and Default Gateways, Telnet, SSH, and “Switch Stuff”

Sec 7/1 : Introduction to SVI

L2 Switch tidak melakukan routing, namun kita tetap membutuhkan IP Address pada switch tersebut untuk melakukan remote. IP address tersebut akan di konfigurasi pada switch remote management interface/management interface, dan interface tersebut tidak terdapat secara fisik(logical interface)!

Pada switch terdapat interface Vlan1 yang tidak memiliki ip address, ini merupakan logical interface yang disebut dengan Switch Virtual Interface (SVI). SVI terdapat pada semua switch secara default, ip address pada interface ini yang akan digunakan agar kita dapat melakukan telnet atau ssh.

Konfigurasi pada SVI (vlan 1)

Test Ping pada Router

Sec 7/2 : Creating A Non-Default SVI

Target yang kita inginkan dalam membuat SVI adalah interface pada SVI tersebut : Vlan x is up, line protocol is up (up&up)
Syarat dalam pembuatan SVI : kita harus memastikan bahwa pada switch terdapat port fisik yang up & up dan terdaftar pada vlan(kasus ini vlan 10) yang kita inginkan menjadi SVI. Perlu di perhatikan bahwa pembuatan vlan tidak terjadi secara default!
Pastikan bahwa kondisi port up & up

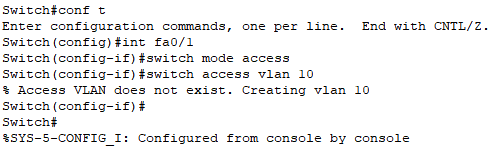

Mendaftarkan port fa0/1 pada vlan 10

Tunggu beberapa detik

Sec 7/3-4 : Telnet Labs
Telnet , berjalan pada TCP port 23, memudahkan user untuk mengkonfigurasi switch melalui jaringan.

Router : Mendaftarkan IP pada fa0/0

Switch : Mendaftarkan fa0/1 pada vlan 10

Switch : Menambahkan ip address dan default gateway pada vlan 10

Switch ping Router

Line VTY, merupakan virtual teminal line yang digunakan device untuk terkoneksi melalui telnet, switch memiliki 16vty (5-15) dan router memiliki 5vty(0-4) secara default sudah ada pada konfigurasi switch.

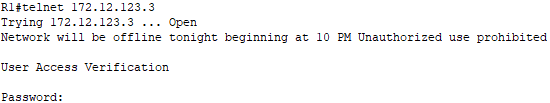

Router : Mencoba telnet (1)

Switch : konfigurasi line vty 0 15

Router : Mencoba telnet (2)

Berhasil terkoneksi pada switch secara default pada user exec mode, namun tidak dapat mengakses enable mode. Tanpa enable password atau enable secret pada device yang kita telnet kita tidak akan dapat masuk pada enable mode.
Switch : konfigurasi enable secret

Router : Mencoba telnet (3)

Berhasil masuk pada enable mode! Jangan lupa setelah selesai untuk melakukan exit / logout!

Melakukan telnet langsung pada enable mode
Untuk melakukannya, kita perlu melakukan konfigurasi line vty pada switch pada privilege tertinggi(15)

Router : Mencoba telnet (4)

Membagi akses pada tiap user yang melakukan telnet

Router : Mencoba telnet (5)

Note !
Telnet sangat baik digunakan dalam jaringan internal, namun perlu di perhatikan saat menggunakan telnet melalui WAN. Telnet mngirimkan semua data dan password dalam bentuk clear text. Ketika seseorang mendapatkan info tersebut, mereka bisa dengan mudah masuk dan mengambil alih router kita!

TCP port 22 adalah Secure Shell, versi yang lebih aman dari Telnet, SSH akan melakukan enkripsi pada data dan juga password! Lalu mengapa telnet masih digunakan? Alasannya adalah konfigurasi SSH lebih complex dibanding telnet, namun permasalahan utamanya adalah tidak semua device support SSH.

Sec 7/5 : Autonegotiation(Ports, Ports, and Ports)
Secara default, cisco switch port terkonfigurasi automatically negotiate port speed & duplex dengan port partnernya. Pada dasarnya port yang terkoneksi akan saling berkomunikasi mengenai level kecepatan dan duplex yang disupport masing masing port, lalu akan terjadi kesepakatan mengenai kecepatan dan duplex saat data di transmisikan.

Hasil dari negotiation :
1. Kecepatan tertinggi yang disupport oleh kedua port akan digunakan.
2. Level duplex tertinggi akan digunakan, full duplex (port dapat mengirim dan menerima secara bersamaan) lebih disukai(preferred) dari half duplex(dapat menerima dan mengirim namun tidak dapat dilakukan pada waktu yang bersamaan)

Kelemahan Autonegotiation

Saat kita mengkonfigurasi pada salah satu device pada autonegotiate dan device lainnya tidak pada autonegotiate, maka akan timbul permasalahan yang akan menyulitkan dalam troubleshoot. Cisco switch dapat mendeteksi kecepatan pada suatu device tanpa autonegotiation, namun permasalahannya adalah cisco switch tidak dapat mendeteksi duplex dari host yang terkoneksi! Jika cisco switch mendeteksi kecepatan 100Mbps atau kurang namun tidak dapat mendeteksi duplex suatu perangkat, maka secara default switch akan men-set port pada half duplex(menciptakan duplex mismatch), dan hal ini sangatlah sulit di deteksi karna tidak menyebabkan link menjadi down(up&up), namun membuatnya menjadi sangat tidak efektif. Maka sebisa mungkin menghindari kondisi seperti ini :3

Sec 7/6 : Slashes and Console Port Options
Kenapa interface dinamakan kaya FastEthernet 0/1, 0/2 tidak 1, 2 ... ?

Ketentuan penamaan Slot #, Port#
Pada switch dengan fixed ports, port tersebut berada pada Slot 0. Modular Switches dan Router (memungkinkan untuk menambah jumlah slot dengan expansion slots) memiliki fixed port pada Slot 0. Maka ketika kita menambahkan perangkat baru, slot akan bergantung pada perangkat yang ingin kita tambahkan

Untuk dapat terkoneksi pada console port, yang kita butuhkan adalah rollover cable (kabel rol☹)
PIN : 1-8, 2-7, 3-6, 4-5, 5-4, 6-3, 7-2, 8-1

Sec 7/7 : The Description and Interface Range Command
Jika kita memiliki port yang digunakan untuk sesuatu yang spesifik (misalnya network monitoring), atau port digunakan oleh sensitive host, atau ingin menutup port untuk alasan keamanan dan hanya dapat digunakan juga telah memiliki izin dari admin maka kita dapat memanfaatkan Interface Range Command untuk memudahkan kita memberikan deskripsi terhadap port tersebut secara sekaligus.

Kali ini kita akan mencoba memberikan deskripsi pada port Fa0/1 – Fa0/3 dan Fa0/7-Fa0/9

Hasilnya adalah :

ICDN1, Sec 8 : TCP and UDP

Sec 8/1-2 : TCP Good, UDP Bad ?
TCP :
• Menjamin pengiriman segmen.
• Melakukan error detection dan recovery.
• Melakukan “windowing”.
• Connection-oriented, terdapat komunikasi antara client dan server sebelum data dikirimkan.
A Three-Way Handshake : karna TCP merupakan Connection-oriented maka sebelum terjadi pengiriman maka di butuhkan persetujuan antara client dan server terhadap beberapa parameter. Pertama inisiator akan mengirimkan Segmen TCP dengan sychronization(SYN) bit set, nilai ini diisikan dengan TCP Sequence Number. Kedua server akan merespondengan SYN/ACK(melakukan singkronisasi dan acknowledgement), dan terkahir host akan mengirimkan ACK.

TCP Error Detection And Recovery
Pada header TCP terdapat 2 field terpisah untuk sequence number dan ACK number, kedua nilai ini yang akan digunakan TCP untuk mendeteksi segmen yang hilang dan melakukan recovery dari hilangnya segmen tersebut. Sequence numbers digunakan penerima untuk menentuka urutan dari segmen dan memperkirakan angka dari segmen berikutnya. Contohnya terdapat sebuah host mengirimkan 4 segmen berisikan 2000-byte setelah melakukan three-way handshake

Lalu selanjutnya server akan mengirimkan ACK pada host, ACK memiliki 2 tujuan :
Obvious : ACK memberitahu pengirim bahwa penerima sudah mendapatkan segmen yang di kirimkan
Not-so-obvious : acknowledgement number pada ACK memungkinkan pengirim menentukan jika terdapat segmen yang hilang dalam perjalanan, jika terdapat segmen yang hilang, sender akan mengirimkannya kembali. ACK number yang dikirimkan server akan berisi angka dari segmen yang akan dikirimkan selanjutnya, yaitu 10000. Ini dinamakan dengan Cumulative Acknowledgement Scheme memungkinkan bagi sender mengidentifikasi segmen yang hilang.

Namun bagaimana jika terdapat segmen yang hilang?

Saat seq 2000 dan seq 4000 diterima maka server akan memperkirakan sequential number segmen berikutnya yaitu 6000, namun karna seq 6000 hilang dalam perjalanan maka yang akan terjadi server akan mengirimkan ACK 6000, ack tersebut akan memberi tahu host bahwa segmen 6000 hilang saat transmisi, dan host akan mengirim kembali segmen yang hilang tersebut.

Dari penjelasan diatas maka akan muncul 2 pertanyaan :
1. Bagaimana sender tahu berapa banyak segmen yang dikirimkan sebelum menunggu ACK?
2. Bukankah akan lebih mudah untuk mendeteksi kesalahan jika penerima mengirimkan ACK pada setiap segmen?

Flow Control and Windowing
salah satu nilai yang di setujui pada saat three-way handshake dilakukan adalah ukuran dari window, window merupakan angka dari bytes yang bisa dikirimkan oleh pengirim tanpa menerima ACK.

Yang perlu kita ketahui tentang window adalah, nilai yang di setujui bersifat dinamis (dynamic window/sliding window), jika penerima tidak mendapatkan error atau drop pada segmen maka penerima akan mengirimkan ACK dengan nilai yang lebih tinggi di bandingkan sebelumnya.

Dan jika penerima menemukan sedikit error mungkin segmen hilang maka penerima akan mengirimkan ACK dengan nilai yang lebih rendah dari sebelumnya.

Maka dapat kita ketahui bahwa yang penerima(Server) yang sebenarnya mengendalikan Flow pada pengiriman segmen! (Flow Control)

TCP Header

UDP :
• “Best-effort” delivery
• No. error detection
• No. windowing
• Connectionless, akan langsung mengirimkan data!
• Digunakan untuk menhandle traffic jaringan yang membutuhkan delay kecil (voice and video)

UDP Header

Kesimpulan
Semua fitur pada TCP akan memakan biaya yang lebih tinggi. Pada tiap segmen akan terdapat header, dan ukuran header akan bertambah sehingga membutuhkan extra bandwicth, lalu pada sisi penerima akan melakukan unpack header tersebut dan pastinya akan memakan lebih banyak waktu. Ini akan menyebabkan masalah khususnya pada traffic delay-sensitive seperti suara dan video. TCP three-way handsake dan forward acknowledgement schemes, secara general dinilai positif, namun tentunya memakan lebih banyak bandwidth sedangkan UDP tidak. Kesamaan dari keduanya yaitu mereka berjalan pada Transport Layer, dan keduanya melakukan multiplexing.

Sec 8/3: Multiplexing and Intro To Port Number
Bagaimana server menghandle multiple dan simultaneus flow dari host?

Server membutuhkan cara bagaimana menjaga agar flow yang masuk terpisah sesuai dengan urutannya, TFTP flow ke aplikasi TFTP dan selanjutnya. Maka peran well-known port akan digunakan disini, semua perangkat mengetahui seluruh port tersebut. Ketiga protokol diatas memiliki well-known port number masing masing.
• TFTP : UDP port 69
• HTTP : TCP port 80
• SMTP : TCP port 25

Dengan Destination Port number server dapat memisahkan data flow yang masuk. maka port number yang memungkinkan kita melakukan multiplexing pada traffic pada saat transmisi.

Socket, socket merupakan kombinasi antara IP Address dan Port Number. Contohnya socket untuk TFTP adalah 10.1.1.2:69 atau dapat juga di ekspresikan seperti pada format IP Address, Transport Protocol, Port Number maka socket pada TFTP adalah (10.1.1.2, UDP, 69)

Four-way handsakae, digunakan untuk mengahiri komunikasi, menggunakan bit FIN(finish)

ICDN1, Sec 9 : DNS, ARP, And DHCP

Sec 9/1: DNS And ARP
Domain Name System (DNS)
Mengubah hostname menjadi IP Address yang memudahkan komunikasi antara host dengan website, DNS akan meminta translasi dari hostname ke IP Address, maka DNS Server akan mencarikannya. DNS juga digunakan untuk melakukan resolve internal hostnames. Misalnya host A membutuhkan IP Address sebuah perangkat “host B”. Maka DNS query akan di terima oleh server, dan server akan mengembalikan IP yang tepat untuk host A. Jika A mendapatkan IP Address via DHCP, dan DHCP juga akan memberitau dimana alamat DNS Server.

Address Resolution Protocol (ARP)
Sekarang kita sudah mendapatkan IP Address dari host B, namun tentunya kita juga perlu untuk mendapatkan MAC Address dari host B, kita dapat mendapatkannya dengan memanfaatkan ARP. Tidak seperti DNS Server, ARP menggunakan rangkaian broadcast dan mendapatkan balasan berupa beberapa cache alamat. Untuk melihat ARP Cache pada PC kita dapat menggunakan : arp -a

Saat host A tidak memiliki entry untuk MAC Address host B (bb-bb-bb-bb-bb-bb), maka A akan mengirimkan ARP Request untuk semua all-F layer 2 broadcast address(ff-ff-ff-ff-ff-ff). Request akan berisikan IP address dari host B dan akan melakukan request terhadap IP tersebut.

Saat switch membroadcast frame tersebut dan Host C dan D tidak memiliki IP 192.168.1.2 maka akan melakukan drop frame, dan Host B yang yang memiliki IP tersebut akan mengirimkan ARP Reply langsung kepada yang merequest ARP yaitu Host A. Maka sekaarang A dapat mengirimkan data karna sudah memiliki IP Address dan MAC Address dari host B. Cache akan bertahan selama beberapa menit tergantung pada perangkat yang digunakan. Pada router dapat menggunakan perintah show ip arp.

Sec 9/2: DHCP Fundamentals
Agar DNS dan ARP dapat bekerja, tentunya host kita membutuhkan beberapa informasi antara lain :
• IP Address
• Network Mask
• IP Address dari DNS Server
• Default Gateway
Untuk mendapatkan nya terdapat 2 pilihan, kita melakukan konfigurasi semua host satu persatu secara manual atau menggunakan DHCP untuk memungkinkan host untuk mendapatkan IP Address secara dinamis. Terdapat 4 pesan DHCP untuk mendapatkan address :
• Discover (DHCPDISCOVER)
• Offer (DHCPOFFER)
• Request
• Acknowledgement
Host kita akan mendapatkan DHCP dengan cara mengirimkan DHCP Discover packet ke Layer 3 broadcast address (255.255.255.255) bahasa ghaul nya “WOYY APA ADA ORANG DISANA YANG DHCP SERVERR??”

Setiap DHCP Server yang menerima pesan tersebut akan merespon dengan DHCP Offer yang berisikan :
• IP Address yang di tawarkan pada client
• Network Mask yang di tawarkan pada client
• Waktu yang menunjukkan berapa lama client dapat menggunakan address ini (the lease)
• IP Address dari DHCP Server yang melakukan penawaran
Alamat ini berasal dari Pools of  Addresses dari DHCP Server, dan satu diambil dari pool untuk di tawarkan. Pada dasarnya host hanya akan mencapai satu DHCP Server saja, namun bagaimana jika terdapat lebih dari satu DHCP Server (Redudansi) dan keduanya melakukan DHCP Offer

Jika host mendapat lebih dari satu DHCP Offer maka host akan menerima tawaran yang pertama kali melakukan offer. Setelah itu host akan melakukan broadcast DHCP Request, yang mengidentifikasi offer dari server mana yang di terima. Sehingga server yang terpilih akan mengirimkan beberapa informasi tambahan dan reserve IP Addres tersebut untuk kita. DHCP Server lainnya juga akan mengetahui bahwa host telah memilih server lain, maka ip address akan di kembalikan ke pool untuk di tawarkan pada client lain.

Dan proses akan diakhiri dengan DHCP ACK, server akan mengirimkan sedikit informasi tambahan pada host.

ICDN1, Sec 10 : Static Routing, Pings, And Hub-And-Spoke Networks

Sec 10/1: Lap Topology, Loopbacks, Pings, And HAS Networking
Terdapat 4 jenis static routes :
1. “Regular” Static routes
2. Host Static Route (host routes)
3. Floating static routes
4. Default static routes

Interface Loopback merupakan logical interface, dalam pembelajaran loopback dapat kita gunakan untuk menyediakan lebih banyak network, sehingga kita tidak terbatas menggunakan interface fisik, kita dapat membuat 20 loopback misalnya. Sekarang kita akan mencoba membuat loopback interface dan menambahkan nya IP Address  :

Show Interface

Perlu dipastikan bahwa Address yang digunakan pada loopback merupakan address yang valid! Penggunaan loopback address (127.0.0.0) bukan berarti itu merupakan Cisco router loopback interface!

Menghapus loopback yang tidak digunakan
Cisco Packet Tracer

Real World Router

Sec 10/2: Intro to Debug IP Packet
Melakukan simulasi networking pada produksi, dimana mungkin suatu pusat perusahaan memiliki hub router dan di beberapa kota atau lokasi yang berbeda terdapat spoke. *materi frame relay sudah gaada di CCNA cuman sekedar tahu*

R1 ping R2

R1 ping R3

R2 ping R1

R2 ping R3

Dapat dilihat hasil ping diatas, kali ini kita menggunakan network berjenis hub-and-spoke, dengan R1 sebagai hub dan R2,R3 sebagai spoke. Traffic yang berasal dari salah satu spoke ke spoke lain tidak akan menuju langsung dari spoke ke spoke! Setiap spoke traffic akan menuju Hub, dan hal ini yang menyebabkan avg round-trip dari R2-R3 2 kali lipat dibanging dengan R2-R1.

Menggunakan debug pada R3
Debug berhasil (R3 ping R2 )

Debug gagal (R3 ping 2.2.2.2 )

Hal ini disebabkan karna R3 tidak memiliki entry pada routing table untuk 2.2.2.2 sehingga frame tidak akan dikirimkan.

Sec 10/3: Host Static Routing

Kita akan mencoba melakukan routing untuk satu host saja yaitu 2.2.2.2

Karna yang kita inginkan hanyalah 1 host saja maka destination prefiks mask akan diisikan dengan 255.255.255.255. untuk menggunakan next hop IP Address yaitu 172.12.123.1 (ingat semua flow dari spoke harus melewati hub)

Testing Ping 2.2.2.2

Testing Ping menggunakan debug ( kali ini Packet berhasil dikirimkan keluar dari R3 dan juga mendapat balasan dari R1)

Sec 10/4: Default Static Routing

R1 juga membutuhkan path untuk dapat melakukan ping pada 2.2.2.2
R1 Ping 2.2.2.2

R1 Default Static Routing

R1 Ping 2.2.2.2

R3 Ping 2.2.2.2

Sec 10/5: Default Routes Are Beautiful (Sometimes)
Tentunya yang kita inginkan adalah router kita berhasil melakukan route, dan pada waktu yang sama kita menginginkan routin table kita lengkap dan juga ringkas, dan default routes sangatlah membantu kita dalam mencapai tujuan tersebut, Dynamix routing protocol akan membuat default routes yang terdistribusi di bandingkan dengan memberikan keseluruhan routing table. Dynamic routing digunakan untuk mengatasi permasalahan pada Scalability, dimana kita harus mengasumsikan bahwa network kita akan berkembang, dan akan sangat sulit jika kita harus melakukan konfigurasi routin table secara static.

ICDN1, Sec 11 : Distance Vector In General, RIPv2 In Particular

Sec 11/1: Intro To Distance Vector Protocols
RIPv1, RIPv2, and “Distance Vector” Protocols
RIPv2 merupakan Protocol Distance Vector terakhir. Versi original dari RIP sudah jarang digunakan dan versi original dari IGRP (Interior Gateway Routing Protocol) sudah tidak tersedia pada mmodern Cisco Router, namun versi enhanced version of IGRP (EIGRP) mengambil peran besar dalam networking jaman now(?)
Permasalahan dengan RIPv1 dan IGRP :
• Mengirimkan pembaruan Full Routing pada interval tetap, bayangkan melakukan advertise 90 rute setiap 15 detik
• Tidak mengenali subnet masks (VLSM)
• Tidak memperbolehkan melakukan packet authentication
Routing Loops
Routing loop terjadi ketika paket yang berjalan menuju tujuan berakhir pada logical loop sehingga packet tidak sampai di tujuan dan hilang akibat timeout. Distance Vector di desain untuk menghentikan routing loops. Tapi tihati ini dapat membuat kita menjadi pusing(?)


Sec 11/2: Split Horizon and Poison Reverse
Split Horizon
menolak mengirim route kembali melalui interface tempat route tersebut diterima, split horizon “not enable” pada serial interface yang menjalankan frame relay.

Route Poisoning
Saat router setuju pada kondisi network saat ini(rute yang tersedia dan yang tidak tersedia), mereka telah mencapai keadaan konvergensi (state of convergence). Alasan utama mengapa kita jarang melihat distance vector routing  di luar sana disebabkan distance vector protocol sangat lambat dalam membentuk kondisi converge. Sekarang apa yang bakalan terjadi jika tidak terdapat Route Poisoning!

Pada ilustrasi diatas, ketiga router sedang meng-Advertise bahwa R3 sedang terkoneksi pada 10.1.1.0 /24, R3 memberi tahu R2 dan R1 bahwa 10.1.1.0 berada pada jarak 1 hop, lalu R2 memberi tahu bahwa R3 berjarak 2 hop dari R2, maka R1 mendapatkan 2 informasi, dan tentunya R1 akan memilih menuju R3 daripada menuju R2 karna memiliki jarak (hop) yang lebih kecil. Namun akan muncul permasalahan ketika 10.1.1.0 pada R3 menjadi unavailable!


Saat R3 menjadi unavailable maka R3 akan berhenti melakukan Advertise, permasalahan nya adalah R3 tidak akan mempengaruhi apapun pada routing table yang lainnya, yang akan membuat R2 tetap melakukan advertise 10.1.1.0 dengan jarak 2 hop pada R1, lalu R1 akan melakukan advertise yang sama 10.1.1.0 dengan jarak 3 hop melalui R1 pada R3, lalu R3 akan mencatatnya pada routin table dan melakukan advertise bahwa 10.1.1.0 tersedia melalui R1 dengan jarak 4 hop.... dan seterusnya sampe muter muter capek(?).


Namun dengan menggunakan route poisoning, R3 akan tetap melakukan advertise untuk 10.1.1.0 dengan poison matric! RIP akan mengindikasikan bahwa semua route matric 16 merupakan unreachable, sehingga matric tersebutlah yang akan di Advertise oleh R3.


Ketika R1 dan R2 mendapat advertise bahwa 10.1.1.0 berada 16 hop, R1 dan R2 akan berhenti melakukan Advertise 10.1.1.0 dan tidak akan memasukan nya pada routing table mereka yaay 😊 sedangkan pada route poisoning reverse, router yang dikirimkan poison matric akan mengirim balik matric tersebut pada router yang mengirimkan.

The “Hop Count” Metric
Tidak ada versi dari RIP yang secara scientific menentukan metric dari semua network segmen. Pada contoh di bawah tentukan network segmen mana yang tercepat?

Yang pastinya Gig Ethernet Link akan lebih cepat, namun RIP tidak dapat menentukan  network segmen mana yang lebih cepat sehingga RIP tetap akan memandang 56Kbps Link dengan Gig Ethernet Link dengan 1 Hop☹

Full Routing Updates, Every Time, All the Time
Permasalahan lain nya yang muncul pada RIP adalah mengirimkan full routing update setiap 30 detik secara default! Sehingga router menerima advertise yang sudah dia tahu berkali kali(ahh dahh tahu apa dikirim lagi☹), Hal yang tidak di perlukan ini tentunya akan mengambil bandwidth dan juga memakan resource dari router tersebut. Maka terdapat EIGRP dimana hanya mengirimkan routing update jika terdapat perubahan yang harus dilaporkan, dan update hanya berisi perubahan nya saja, tidak seluruh EIGRP routing table.

Improvement of RIPv2
1. V2 support subnet masking V1 tidak mensupport.
2. V2 melakukan multicast ke 224.0.0.9 dari pada melakukan broadcast ke 255.255.255.255 seperti V1.
3. V2 menawarkan authentikasi update.
4. V2 memungkinkan network admin untuk melakukan konfigurasi summarization secara manual.


Sec 11/3: RIP Lab Begins

ReCreation

R1 : RIP Configuration

R1 : Show Run

R1 : Show ip protocol

Dapat dilihat informasi yang berada pada RIP, mengirimkan update  setiap 30 detik, mengirimkan dengan versi 1 dan menerima dengan versi apapun tentunya akan kurang efisien, automatic network sumarization enable secara default, maximum path 4 hop. Sekarang kita akan membuat RIP mengirim dan menerima dengan versi 2, terdapat 2 cara :
1. Interface Level (misal pada serial 1/0)

2. Protocol Level

R1 : Show ip protocol

Sec 11/4: RIP Lab Continues

Sekarang kita akan mencoba mematikan Automatic network summarization

Konfigurasi R2

Konfigurasi R3

R1: RIP Routing Table

1 menunjukkan Hop untuk menuju 2.2.2.0 berjarak 1 hop dari R1😊 jangan lupa maksimal Hop 15 😊
R2: RIP Routing Table

R3: RIP Routing Table

R2 Ping 3.3.3.3

R3 Ping 2.2.2.2

NOTE ! NOTE ! NOTE !

Kalian masih ingat kan aturan split horizon, dimana suatu interface tidak akan melakukan advertise dimana pada interface itu router tersebut mempelajari sebuah route. Pada R1 mempelajari loopback 2 yang datang dari interface Serial 1/0, dan juga dengan interface yang sama R1 melakukan advertise loopback 2 pada R3. Mengapa hal itu bisa terjadi? -,- Split Horizon secara default akan di disable pada Serial Interface pada Frame Relay Network!


Sec 11/5: RIP Lab Congcludes
Apa yang akan terjadi jika kita melakukan enable pada Split Horizon?

Menghapus tabel  ip route pada R1 R2 dan R3 dengan : clear ip route *

Inget bahwa RIP termasuk protocol yang slow to converge, maka kita dapat memaksa untuk mempelajari route dengan cara menghapus seluruh route yang ada!
R1 Routing Table & Ping Test

R2 Routing Table & Ping Test

R3 Routing Table

Karna Split Horizon sudah diaktifkan maka R1 mempelajari route melalui Serial 1/0, dan tidak akan melakukan advertise masing masing loopback ke masing masing router lainnya😊


Sec 11/6: The Dangers of Autosummarization
Autosummarization and RIP Routes
Skenario kali ini adalah kita akan mengganti loopback pada lab sebelum nya dengan 2 subnet dari 20.0.0.0/8 pada R2 dan 2 subnet lainnya pada 20.0.0.0/8 pada R3. Saat kita menempatkan subnet yang berada pada network yang sama di berda router, maka kita akan memiliki yang dinamakan dengan discontiguous network, kali ini kita akan melihat permasalahan yang muncul pada RIP saat Autosummarization on!

Re-Creation

General Configuration :
Router# : conf t
Router# : router rip (default RIPv1)
Router# : ver 2
Router# : network (address)

R1 RIP IP Table

Pada table kali ini kita tidak menemukan 20.3.1.1/20.4.1.1/lainnya namun yang kita temukan berupa network address utama dari subnet tersebut yaitu 20.0.0.0/8 dan juga terdapat 2 next hop ip address untuk rute ini. yang kita lihat disini merupakan behavior dari RIP :
1. RIP Load balancing(equal cost load balancing), saat rip melihat banyak jalur untuk satu tujuan dan dengan metric yang sama, rip bakalan kaya “wahh ini ada 2 jalan nihh, kita harus load balance, jangan pakai salah satu jalan ajaa, ayoo pakai semua jalan yang ada, kita bagi load nya sama besar terus lewat dehh” dan apa yang terjadi, maka load akan terpisah terkirim melewati router yang berbeda, tentunya hal ini tidak kita inginkan, dapat menggunakan ping untuk mengecek paket yang terpisah. Mengapa ini terjadi?

R2 memiliki 2 subnet yang tentunya akan di advertise dengan RIP, permasalahan nya adalah mereka akan di advertise melalui network boundaries (batas jaringan) keluar melalui network 172.12, dan secara default RIP akan melakukan summarize pada route sehingga R2 akan mengadvertise 20.0.0.0/8 pada R1, dan begitu pula pada R3. Kita dapat melihat hasil summarize route dengan mendebug ip RIP.

Ping Test

Sec 11/7: The Cure for Autosummarization
QUIZZZZ : pada router mana saja yang diperlukan untuk mematikan Autosummarization ?

General Configuration :
Router# : conf t
Router# : router rip
Router# : no auto

R1 IP RIP Table

PING Test

Sec 11/8: Passive Interfaces

Re-Creation

Masih ingat bahwa RIP mengirimkan update tiap 30 detik? Sekarang kita akan sedikit melakukan perubahan, pada R2 kita menghilangkan loopback 21 dan 22 dan di ganti dengan Fa1/0 dan Fa0/0 yang terhubung dengan Switch, Switch pastinya hanya akan terkoneksi dengan host, pada kasus itu tentunya host tidak membutuhkan update table dari RIP kann! Karna setiap yang kita kirimkan akan memiliki cost untuk router, switch, maupun host itu sendiri☹

Permasalahan nya adalah update tersebut di sebabkan oleh network 20.0.0.0. kalau kita hilangkan maka R1 tidak lagi bisa mengetahui R2. Solusi nya adalah menggunakan passive interface command😊 passive interface memungkinkan kita untuk mencegah pengiriman routing updates dan dalam tentunya network command masih terus melakukan advertise yay:3

Konfigurasi Passive Interface

Show IP Protocol

Tips!
Kalau misalnya passive interface nya banyak kita bisa konfigurasi dengan :
Router# router rip
Router# passive-int default
Router# no passive-int (interface_kita_yang_buat_advertice)


Sec 11/9: Administrative Distance
Dari tadi kita kan ngomonginnya router nerima satu rute dari satu sumber. Bagaimana kalo informasi rute tersebut datang dari berbagai sumber dan router harus menentukan rute mana yang akan di letakan pada routing tablenya-,-

Perbedaan nya adalah pada EIGRP subnet mask 1 bit lebih panjang di bandingkan dengan RIP, pada kasus ini Administrative distance tidak akan di perhitungkan, karna yang akan di perhitungkan hanyalah panjang dari subnet masknya. Pada kasus ini yang akan di masukan dalam tabel yaitu milik EIGRP(longest match) lalu kapan Administrative Distance di perhitungkan??

Pada kondisi inilah Administrative Distance(AD) akan di perhitungkan, AD dapat kita lihat di dalam [ ] routing table, angka pertamnya yaitu AD, dan yang kedua adalah route matric. RIP pada lab sebelumnya memiliki AD 120.

Yang akan di pilih oleh Router adalah yang memiliki AD paling rendah. Sesuai pada tabel maka RIP akan dipilih oleh router di bandingkan dengan EIGRP😊
Administrative Distance Table

Sec 11/10: Fun with RIP Load Balancing

Re-Creation

Dapat dilihat bahwa R1 memiliki 2 jalur yang dapat digunakan untuk sampai pada loopback di R4, yaitu melalui R2 dan juga melalui R3. Tentunya tidak efektif jika kita hanya menggunakan satu jalur saja untuk mencapat loopback pada R4, agar menjadi efisien maka kita akan melakukan load balancing(equal cost load balancing).

Ping Test R1  R4

Ping dapat kita gunakan untuk mengecek konektifitas kita, namun ping tidak memberitahu path mana yang digunakan pada saat paket dikirimkan, untuk dapat mengetahui path yang digunakan untuk melihat load sharing yang terjadi kita dapat menggunakan trace route command.

IP Route R4

dapat kita lihat bahwa path untuk 4.4.4.0 dapat diakses melalui 2 jalur, maka RIP akan melakukan load sharing pada 4.4.4.0. secara default load balancing pada RIP adalah 4 path. Untuk dapat mengubahnya dapat menggunakan :
Router# conf t
Router# router rip
Router# maximum-path <1-32>
Note!
• Cisco hardware & IOS Version memiliki range maximum yang berbeda beda
• Kita tidak bisa set value menjadi 0, jika ingin mendesable equal-cost load sharing maka set value ke 1


Sec 11/11: More RIP Load Balancing, Intro to Traceroute

Seperti yang dijelaskan kita dapat menggunakan traceroute(tracert windows) untuk mengetahui path yang dilalui, ini dapat dimanfaatkan untuk melakukan troubleshoot, dan melihat sejauh mana paket kita sampai. Kita akan menggunakan traceroute untuk mengecek load balancing.
R1 Traceroute 4.4.4.1

Dapat dilihat diatas bahwa load balancing terjadi pada 172.12.123.2 dan 172.12.123.3
Versi detail Traceroute

Kalau gagal traceroute : Ctrl + Shift + 6 (escape sequence)

**Di Packet Tracer gajalan gataw kenapa kayanya ga support daa☹

Sec 11/12: Version Mismatches and Debugging Tips

Kesalahan yang terjadi pada version dapat di deteksi dengan debug, gunakan debug untuk mencari kesalahan! 😊

Sec 11/13: Floating Static Routes Lab Begins

Kasusnya adalah, Client gamau lewat serial karna ga stabil, maunya lewat fast ethernet, bagaimana caranya yaa? Point nya adalah :
• Kita gaboleh masang Dynamic Routing Protocol pada Serial Link
• Kita menjalankan RIP pada segmen 12.0.0.0
• 21.0.0.0 harus dapat menjangkau 2.0.0.0 jika hanya RIP route untuk network tersebut tidak tersedia

Re-Creation

Traceroute 2.2.2.2 from R1  R2

Static route

Ping 2.2.2.2

Show IP Route RIP

Wow konfigurasi RIP kita hilanggggg ☹ mengapa ini terjadi? ☹
Show IP Route Static

Sec 11/14: Floating Static Routes Lab Continues
router mempelajari 2.2.2.0 /24 melalui 2 sumber yaitu RIP dan Static route. Karna mask kedua nya memiliki panjang yang sama, maka Administrative Distance berupakan penentunya. Static route memiliki AD = 1 dan RIP routes memiliki AD = 120, maka static route akan digunakan dalam routing table! Tentunya traffic dari R1 menuju 2.2.2.0 masih menuju pada unstable serial link, lalu bagaimana?
Remove Static Routes

Show ip route rip

Settingan RIP kita kembali setelah static dihilangkan. Sekarang kita akan mencoba menaikkan Administrative Distance pada Static Route melebihi RIP. Kita dapat meningkatkan AD dengan mengkonfigurasi static route sebagai floatin static route.
Floating Static Configuration

Show IP Route RIP

Traceroute 2.2.2.2

Testing menghilangkan network 2.0.0.0 pada RIP R2

Testing Ping 2.2.2.2

Testing traceroute

Sec 11/15: Originating A Default Route with RIP
Sekarang kita akan mencoba untuk tidak menggunakan diagram sama sekali😊 pertama kali yang bagus adalah :
• Show ip protocols
• Show config
Kita ingin tabel kita sederhana, pada kasus ini kita dapat melakukan konfigurasi default route pada RIP

Router# conf t
Router# router rip
Router# conf t
Router# default-information originate

ICDN1, Sec 12 :  Subnetting Success!

Subnet 1 : The Why, Ins, and Outs of Subnetting
Konsep dari subnetting sangatlah simple, kita ngambil blok IP Address, kita potong potong ke bagian yang lebih kecil 😊Sama kaya kita punya pizza, mau dibagi bagi yaa harus kita potong potong dulu😊 kita dapat membuat potongan potongan tersebut “pas” ukuran nya dengan mempertimbangkan : berapa banyak subnet yang kita butuhkan semuanya, termasuk untuk perkembangan network. Berapa banyak host yang dibutuhkan pada tiap subnet. Tantangan tersembunyi nya adalahhh :
• IP Address ini berada pada subnet mana?
• Broadcast Address nya berapa?
• Valid range Address nyaa apaa?

Subnet 2 : Decimal to Binary Conversion, Single Value

Subnet 3 : Decimal to Binary Conversion, Dotted Value

Subnet 4 : Binary to Decimal Conversion

Subnet 5 : Number of Valid Subnet (Classic Approach)
1. Berapa banyak subnet yang valid pada 10.0.0.0 255.240.00
2. Berapa banyak subnet yang valid pada 10.0.0.0 /12
Kedua soal diatas merupakan satu soal yang sama namun format penulisan yang berbeda, salah satunya menggunakan dotted desimal dan yang satunya merupakan penulisan dengan prefiks, untuk mendapatkan prefiks adalah dengan mengkonversi dotted desimal lalu menghitung “1” mulai dari depan :
    255          240     0            0
11111111 . 11110000 . 00000000 . 000000000 = 12 angka “1”

Class A, B, C network mask

Network mask akan memberi tahu informasi berapa banyak network bits dan host bits yang ada. “1” merupakan network bits dan “0” merupakan host bits :

Subnetting akan dilakukan dengan meminjam Host Bits!

Mencari Subnet mask dengan melakukan perbandingan
10.0.0.0 /12

Dari perbandingan diatas, dapat kita ketahui bahwa Subnet mask memiliki 8 network bit, 4 subnet bit, dan 20 host bit.
Formula
Number of Valid Subnet = 2^subnet bit = 2^4 = 16

Subnet 6 : Number of Valid Subnet (Bulldog Approach)
Contoh lagi skuy :
Berapa valid subnet pada 150.10.0.0 /21
150 = kelas B network mask 16
Network mask : 11111111 11111111 00000000 00000000
Subnet mask : 11111111 11111111 11111000 00000000
Valid subnet = 2^5 = 32
Tips! Biar cepet kurangin ajaa (prefiks subnet mask – prefiks network mask) maka /21 - /16 = 5 maka valid = 2^5=32

Contoh lagi skuy 2:
200.1.1.0 /27 : /27 - /24 = 2 makan valid subnet = 2^3 = 8

Subnet 7 : Number of Valid Host
Formula :
Host bits = 32 – prefiks subnet mask
Valid Host = (2^host bits)-2
Valid host akan dikurangi dengan 2 karna :
• Address pertama pada subnet merupakan angka subnet itu sendiri
• Address terakhir pada subnet merupakan broadcast address pada subnet itu sendiri

Contoh :
200.10.10.0 /26
Host bits = 32 – 26 = 6 host bits
Valid host = (2^6) – 2 = 62 valid host

Subnet 8 : Finding The Subnet Of An IP Address
Cara Panjang dulu :
Carilah subnet dari IP 10.17.2.14 /18
1. Konversi IP Address menjadi binary string
2. Tambahkan subnet mask

Mengubah 18 bit pertama menjadi binary string, 00001010.00010001.00  10.17.0.0
Menambahkan subnet mask  10.17.0.0 /18 atau 10.17.0.0 255.255.192.0

Cara yang pendekan dikit :
217.12.23.200 /27
Melakukan konversi hanya sebanyak 27 bit awal saja : 11011001 00010001 00010111 110xxxxx
Kembalikan menjadi dotted desimal menjadi : 217.17.23.192 /27

Cara cepet wew :
Melakukan konversi dimana mask berakhir
47.54.100.29 /14
Mask berakhir 6 bit pada oktet kedua, konversi bit itu ajaa berarti 54 : 001101xx maka hasilnya 47.52.0.0 /14

217.12.23.200 /27
Mask berakhir pada 3 bit pada oktet keempat, konversi menjadi 200 : 110xxxxx hasilnya 217.17.23.192 /27

Subnet 9 : Determining The Broadcast Address and Valid Address Range
Tentukan Range valid IP dari subnet 210.46.111.0 /25

1. Yang kita sudah pelajari Address dengan semua host bit = 0 merupakan subnet address itu sendiri atau biasa disebut “all zeroes addresses” ini bukan sebuah host address yang valid!
2. Address dengan semua host bit = 1 merupakan broadcast Address untuk subnet atau biasa disebut dengan “all ones addresses”, ini juga bukan sebuah host address yang valid!
3. Semua address diantara “all zeroes addresses” dan “all ones addresses” merupakan host yang valid

Maka valid host berada pada rentang 120.46.111.1 - 120.46.111.126 yay😊

Contoh lagi lah :
Tentukan broadcast address dan valid ip address dari subnet 150.10.64.0

Mengubah semua host bit menjadi 1

Maka broadcast address nya adalah 150.10.127.255

Subnet 10 : Doing Actual Subnnetting
1. Network yang digunakan 150.50.0.0
2. Membutuhkan 200 subnet
3. Menginginkan 120-150 host per subnet
Kita mengetahui bahwa 150.50.0.0 merupakan network kelas B dengan mask /16, memiliki 16 host bits(32 – 16)

Network mask bits kelas B = 16 (point 1 terpenuhi)
Membutuhkan 200 subnet maka 2^x > 200  x = 8 ; 2^8 > 200 (point 2 terpenuhi)
Jumlah host = 2^8 > 150 (point 3 belum terpenuhi) maka dapat meminjam 1 subnet bit

Maka valid subnet = 2^9 = 512 (point 2 terpenuhi)
Valid host = (2^7)-2 = 126 (point 3 terpenuhi)
Maka mask yang akan digunakan adalah 255.255.255.128 atau /25

Contoh lagi skuyy:
1. Network 220.10.10.0
2. Minimun 25 subnet (2^5)
3. Maximum host per subnet = 6
220 merupakan kelas C dengan network mask /24 dan host bits 8
NW Bits 11111111 11111111 11111111
Subnet bits                                                    11111
Host bit         000
Jumlah host = 2^3 -2 = 6 (pas yay)
Maka submask nya adalah /29

ICDN1, Sec 13 :  Access Lists

ACL 1 : Access List Rules
Kegunaan utamanya adalah untuk melakukan permitting dan denying traffic berdasarkan packet source dan atau destination IP Address, namun ACL juga dapat digunakan untuk mengidentifikasi traffic. Sekarang kita akan membahas rules pada ACL :
1. Semua ACL memiliki Implisit deny(penolakan tersirat) pada akhirnya. Semuanya di tolak secara tersirat.
2. ACL memulai pencarian dari line teratas dan ketika ketika di temukan maka  pencarian berakhir dan sisa line berikutnya tidak akan diperiksa.
ketika packet masuk atau keluar dari interface yang memiliki ACL, setidak nya terdapat 1 nilai paket yang akan di bandingkan dengan ACL baris per baris. Umumnya yang di bandingkan adalah source IP Address dan atau Destination Ip Address. Standart ACL hanya akan memeriksa Source IP Address, Contoh :

Maka ACL akan mengecek baris per baris untuk source ip tersebut, saat tidak di temukan, implicit deny akan diaplikasikan pada packet. Implisit deny merupakan “Invisible deny” kita tidak akan melihat penolakan yang di tambahkan pada ACL(seakan kita gatau kalau ada deny).

ACL 2 : Wildcard Masks Made Easy
Pertama kali mendengar nya, wildcard mask mirip seperti dengan network mask atau subnet mask, wilcard mask dapat disebutkan sebagai “mirror” dari mask lainnya, namun wildcard mask akan menggunakan 0 dan 1 seperti :
• 0 merupakan “bit peduli”, bit yang harus cocok dengan ACL line
• 1 merupakan “bit tydac peduli”, bit yang dimana tidak harus cocok dengan semua ACL Line


Contoh :
Kita membutuhkan ACL yang akan membolehkan packet dari sumber 196.17.100.0 /24 masuk pada interface router FastEthernet, dan semua packet dari address lainnya dilarang memasuki interface tersebut. Caranya adalah kita akan membuat ACL untuk membolehkan packet masuk jika sumber IP address cocok dengan 3 oktet pertama dari 196.17.100, dan setelah nya kita tidak peduli.

Maka jika dikonversikan menjadi dotted decimal, wildcard mask adalah 0.0.0.255. Tantangan nya akan muncul saat :

Kita menginginkan pada interfase sebuah router satu menggunakan OSPF sedangkan yang lainnya tidak, namun Address yang digunakan berada dalam satu subnet. Permasalahan muncul ketika kita menjalankan protokol RIP kita akan menemukan masalah karna RIP tidak memungkinkan kita untuk memasukan wildcard mask, subnet atau apapun☹ maka yang akan dilakukan oleh wildcard mask akan memungkinkan kita untuk menentukan interface mana yang akan menjalankan protokol satu dan mana yang tidak menjalankannya. Jika kita menuliskan wildcard mask dari /28 maka :

Maka kita akan mendapatkan wildcard mask yaitu 0.0.0.15. cepetnya 32-28 = 4 taro belakang dehh:3

ACL 3 : Standart ACL Lab Begins
 Inget bahwa standart ACL hanya mempertimbangkan source IP Address dari sebuah packet. Terdapat 2 range pada standart ACL.
Real Life Router

Packet Tracer

Saat Standart ACL hanya akan mempertimbangkan IP Address sumber, maka akan akan menyulitkan untuk digunakan pada beberapa kondisi sepert :

Requirements :
• Block traffic source dari 3.3.3.0/24 jika ditujukan untuk 11.11.11.0 /24.
• R1 harus membolehkan packet dari 3.3.3.0 /24 jika ditujukan pada subnet lainnya, termasuk subnet yang di tambahkan di masa yang akan datang.
• ACL harus di terapkan pada interface serial R1.

Re-Creation

Ping Test

R1 ACL Configuration
Deny 3.3.3.0

Allow selain 3.3.3.0 (negate implicit deny)

Menambahkan ACL pada Se2/0

Inbound packets digunakan karna ACL akan mengecek packet yang masuk.

ACL 4 : Standart ACL Lab Concludes
Ping Test
Sekarang kita akan melakukan test ping! Kita akan menggunakan debug ip untuk mengetahui address tujuan dan address sumber paket yang kita kirimkan.

Dapat dilihat bahwa source address ping berasal dari 172.12.123.3 dan pastinya R1 akan melewatkan packet tersebut karna tidak bersal dari 3.3.3.0 /24, untuk mengirimkan ping dengan sumber 3.3.3.0 dapat melakukan extended ping.
Extended Ping Test

Dapat kita lihat bahwa ping 3.3.3.3 menuju 1.1.1.1 ditolak oleh R1, sekarang kita akan mencoba ping 3.3.3.3 pada 11.11.11.11 dengan extended ping yang lebih pendek.
Real Life Router

Cisco Packet Tracer, sayangnya belum support☹

Kali ini ping juga gagal, namun salah satu point nya sudah terpenuhi yaitu block traffic 3.3.3.0/24 jika ditujukan pada 11.11.11.0 /24.

Lalu untuk menyelesaikan permasalahan agar 3.3.3.0 dapat menuju 1.1.1.1 kita akan menggunakan Extended ACL Lab😊 tapi pertama tama kita harus menghilangkan konfigurasi yang ada sebelumnya agar konfigurasi kita menjadi rapi yay😊
Mengecek access-list yang ada

Menghapus ACL 1 dan konfigurasi ACL pada interface

Double Check

ACL 5 : Extended ACL Lab

Requirements :
• Block traffic source dari 3.3.3.0/24 jika ditujukan untuk 11.11.11.0 /24.
• R1 harus membolehkan packet dari 3.3.3.0 /24 jika ditujukan pada subnet lainnya, termasuk subnet yang di tambahkan di masa yang akan datang.
• ACL harus di terapkan pada interface serial R1.
Membuat Extended Access List

Deny 3.3.3.3 pada destination 11.11.11.11

Negate Implicit Deny

Menambahkan Access List pada interface Se2/0

Check Access List

Extended Ping test
3.3.3.3 ping 1.1.1.1

3.3.3.3 ping 11.11.11.11

YAY SEMUA POINT TERPENUHI 😊

ACL 6 : “Host”, “Any”, and “The Order Of The Lines”
Intinya adalah penggunaan :
• Any  mewakili wildcard 255.255.255.255
• Host  mewakili wildcard 0.0.0.0
Saat kita ingin melakukan Allow pada semuanya maka dapat :
1. Menggunakan wildcard

2. Tanpa menggunakan wildcard

Saat kita ingin melakukan deny pada satu host yang spesifik dapat :
1. Menggunakan wildcard

2. Tanpa menggunakan wildcard

Latihan Skuy :

ACL 7 : Named Standart ACL Lab
Note! Saran untuk urutan dalam ACL Line, dimulai dari yang paling spesifik lalu yang paling general!

Requirements :
• Block traffic source dari 3.3.3.0/24 jika ditujukan untuk 11.11.11.0 /24.
• R1 harus membolehkan packet dari 3.3.3.0 /24 jika ditujukan pada subnet lainnya, termasuk subnet yang di tambahkan di masa yang akan datang.
• ACL harus di terapkan pada interface serial R1.
Standart Named ACL Configuration

Extended Named ACL Configuration

Gagal karna ACL dengan nama BLOK11 sudah ada! Maka kita harus menghapus BLOCK11 yang ada. Kita tidak bisa menghapus dengan menambahkan “No” pada command kita, lalu bagaima cara agar bisa menghapusnyaa? ☹

ACL 8 : Named Extended ACL Lab
Delete Standart Named ACL Configuration

Extended Named ACL Configuration

Apply Extended Named ACL Configuration

Ping Test

Note!
Penggunaan show ip access-list tidak menunjukkan dimana ACL tersebut digunakan, untuk mengetahuinya dimana ACL tersebut adalah dengan :


ACL 9 : Telnet and Extended ACLs

General Configuration :
Router# : conf t
Router# : router rip
Router# : no auto

Sekarang kita akan menggunakan ACL untuk membatasi siapa saja yang dapat melakukan Telnet pada jaringan diatas! Kali ini kita akan mencoba membolehkan R2 untuk melakukan telnet sedangkan yang lainnya tidak di perbolehkan melakukan telnet!
R1 Telnet Configuration

R2 Telnet Test

R1 Extended ACL Configuration
Membuat Extended ACL 101

Melakukan permit pada protocol TCP (Telnet itu tcp inget yak)

Karna kita hanya memperbolehkan dari R2 maka kita menggunakan spesifik host yaitu 172.12.124.2 okaay. Dan untuk tujuan kita pilih any.

Lalu menyamakan port tujuan dengan port telnet

Lalu kita akan menyamakan port kita dengan port tujuan yaitu telnet dengan memilih “eq”. Dan port akan di samakan dengan port pada telnet yaitu 23, atau pada command kita dapat langsung menuliskan “telnet”. Dan yang terakhir melakukan Explicit deny pada semua nya.

Apply ACL pada line vty 0 4

R2 Telnet Test 2

R3 Telnet Test

ACL 10 : Telnet and Extended ACLs and Time Ranges
Sekarang kita akan mencoba membolehkan telnet hanya pada waktu tertentu dengan memanfaatkan Time Ranges dan ACL
Note! Ini gakeluar di exam tapi banyak kepake di dunia kerja ntar, terkadang dalam suatu waktu kita membolehkan orang untuk melakukan akses atau tidak boleh melakukan akses pada waktu waktu tertentu.

Create Time Ranges Cisco Packet Tracers

Sayang sekali di cisco packet tracer tidak mensupport time-range☹☹☹
Create Time Ranges Real World Router


Pada periodic, waktu akan di tentukan berjalan secara periode, kita dapat menentukan periodenya nya, misal periodic Fri / periodic weekdays, setelah itu pastinya memilih range waktunya kali ini pada 09:00 sampai dengan 15:00

Inactive menunjukkan bahwa waktu pada router belum berada pada range yang kita konfigurasi pada time range yang kita buat sebelumnya.

Apply Time Range pada ACL R1

Namun tentunya tidak sampai sini, inget bahwa ACL Line itu sequensial, maka kita perlu memindahkan nya keatas!


ACL 11 : Sequence Numbers, Telnet, and Extended ACLs

Sebagai gantinya karna di packet tracer gabisa time range, kita bakalan bikin R3 bisa telnet juga ke R1 yay😊
R1 Extended ACL Configuration

Yooo sekarang kita harus memindahlan permit 172.12.123.3 menjadi diatas deny ip any any agar line tersebut dapat bekerja!
Editing Sequence Number
Hapus dulu ACL line 30 nya

KOK ILANG SEMWA???!! Penggunaan “no” pada command ini hanya akan menghapus semua ACL Line sebelum permit 172.12.123.3 sehingga semua ACL 101 line akan terhapus, lalu bagaimana caranya untuk menghapus nya?
Note!
Yang perlu kita ketahui adalah, jika kita menambahkan rule menggunakan sequence number namun rule tersebut sudah terdapat pada ACL line, maka command kita akan diabaikan!

Kita akan menambahkan rule yang melakukan permit pada 172.12.123.3 pada sequece number 15 (diantara 10 dan 20) mari kita lihat apa yang akan terjadi 😊
Permit 172.12.123.3 at Sequence Number 15

Check ACL Line

Wow nothing happen kan guyss☹ maka untuk menambahkan nya pada sequence number 15 kita perlu menyingkirkan dulu si permit 172.12.123.3 dari sequence number 30!
Delete permit 172.12.123.3 at Sequence Number 30

Check ACL Line

Permit 172.12.123.3 at Sequence Number  15 (2)

Finally Telnet Test

Yay berhasil 😊


ACL 12 : One More Telnet Test, plus Absolute Time Ranges!
Untuk mengubah jam pada router kita dapat menggunakan :

Absolute Time Range
kalau kita mau misalnya mulai tanggal sekian berenti tanggal sekian maka kita bisa pakai ini😊 Rule nya adalah:
• Start, akan memulai pada saat waktu start di tentukan dan tidak akan pernah berhenti selama lama lama nya..
• End, akan langsung memulai waktu, dan akan berhenti pada waktu yang sudah di tetapkan pada end.

ACL 13 : Where To Put It, and Why
Sekarang kita akan belajar dimana sih naro ACL yang paling baguss, seperti yang kita inginkan adalah menghindari menggunakan resource secara percuma, seperti router melakukan routing pada packet yang tidak akan sampai tujuannya. Tips nya adalah sebisa mungkin menerapkan ACL paling dekat dengan router dimana packet itu berasal.

Requirement :
• Host A tidak dapat mencapai Host B
• Host A dapat  mencapai Host C
• Tentukan dimana ACL Terbaik di letakan

Mari kita analisis :
1. Jika kita menerapkan Standart ACL pada R1 maupun R2 dan melakukan Deny pada 20.1.1.1, tentunya ini akan menyebabkan Host A tidak akan mencapai Host B maupun Host A.
2. Jika kita menerapkan Extended ACL pada R1 maupun R2 dan melakukan Deny pada 20.1.1.1 menuju 20.2.1.1, maka Host A tidak akan dapat mencapai Host B namun masih dapat mencapai Host C. Pertanyaan nya dimanakan kita akan menerapkan nya R1 atau R2?
3. Jika kita menerapkan nya pada R2, tentunya packet akan di rute-kan kan oleh R1 pada WAN, dan apabila packet tersebut di tujukan pada Host B tentunya hal ini menggunakan resource  secara percuma!
4. Maka pilihan terbaik adalah menerapkan ACL pada R1, sehingga jika packet di tujukan oleh Host B, packet tersebut tidak akan di rute-kan oleh R1 sehingga packet tersebut tidak memakan resource yang tidak di butuhkan.
Re-Creation

General Configuration :
• Router rip
• no auto
• ver 2
• network <address>

R1 Extended ACL Configuration
Membuat Extended ACL BLOCK_B

Deny 20.1.1.1  20.2.1.1

Apply pada interface Se2/0

Ping Test Host A  Host C & A B

Yay berhasil sekarang A gabisa ping B😊

ICDN1, Sec 14 :  Network Time Protocol

NTP 1 : What’s Going On
Time Based ACL pada section sebelum nya sangatlah bagus, namun jika tanggal dan waktu setiap router tidak tersingkronisasi, maka akan menyebabkan pada penerapan ACL yang kita lakukan.

Sangatlah penting untuk router dan switch untuk memiliki sumber acuan waktu yang memungkinkan network kita untuk melakukan singkronisasi waktu. Dengan adanya itu memungkinkan kita untuk melakukan syslog timestamps yang akurat dan tersingkronisasi pada jaringan, tentunya akan memudahkan kita dalam melakukan troubleshooting. Sinkronisasi waktu penting untuk digunakan pada digital certificate operation

NTP memungkinkan  kita untuk menspesifikasi waktu sumber(time source) dari switch dan router, sumber dapat berupa router atau multilayer switch yang berada pada network yang sama ataupun berasal dari timesource yang berada di luar network tersebut. NTP memiliki hierarki, pada puncak hierarki dari NTP merupakan stratum-0 devices (atomic clocks), namun kita tidak dapat melakukan konfigurasi Cisco Router untuk mendapatkan waktu secara langsung dari Stratum-0 Server.

United States Naval Observatory Atomic Clock, NTP Statum-0 Server Alternate Master Clock

Angka 0 pada Straturm-0 dapat memiliki arti bahwa device tersebut berada 0 hop dari puncak atau merupakan puncak nya! Stratum-1 Server atau yang biasa di sebut dengan Time Server disanalah kita dapat mengkonfigurasi waktu dari Cisco Router kita dan sangat disarankan “outside” router kita mendapatkan waktu dari Public NTP Timeserver. NTP menggunakan port UDP 123.

Cisco Router dapat digunakan sebagai NTP Server, Client, atau Peers. Tentunya akan bergantung pada broadcast NTP  untuk waktu yang sebenarnya.  Contoh nya adalah NTP Server-Client dimana Server memberikan waktu yang benar untuk client. Client akan menerima pesan sinkronisasi dari server dan men-set waktu internal nya berdasarkan pesan tersebut. Client tidak mengirimkan pesan singkronisasi NTP pada server.

NTP 2 : Server – Client Lab
Note! Dikarenakan Cisco Packet Tracers tidak mensupport untuk NTP maka lab kali ini akan dilakukan dengan:
• GNS3
• VMware Work-Station Pro 12
• GNS3 VM
• Cisco Router Image C-3600

Kali ini kita akan melakukan konfigurasi NTP Client-Server, dengan R1 sebagai master sedangkan R2 sebagai Client.

Re-Creation

R1 Set Clock Configuration

R2 Clock

R1 NTP Master Configuration

R2 NTP Client (Servet at R1 : 172.12.123.1)

R1 NTP Associations

Address yang kita lihat disini 127.127.7.1 merupakan loopback device itu sendiri, menunjukkan bahwa device tersebut merupakan NTP Master, st (stratum) saat awal membuat ntp master kita mendapatkan angka 7 sebagai master internal clock nya.
R1 NTP Status

Dapat dilihat bahwa R1 tersingkronisasi dan mendapatkan Stratum 8, merupakan satu hop di bawah internal clock master. Referensi merupakan loopback karna R1 merupakan master dari NTP itu sendiri.
R2 NTP Associations

Address kali ini mengacu pada server ntp yaitu R1, memiliki st internal clock yaitu 8 karna berada 1 hop di bawah R1(st 7)
R2 NTP Status

Status ntp pada R2 sudah tersingkronisasi dengan server (ntp master), pada saat R2 di konfigurasi menjadi client, dalam proses singkronisasi akan membutuhkan beberapa menit/tidak terjadi secara langsung(Direct Effect). Mari kita cek jam yang terdapat pada R2 apakah sudah sama dengan R2.
R2 Clock

R1 Clock

Yay dapat dilihat sudah terjadi singkronisasi😊


NTP 3 : Peering Lab

Sekarang kita akan melakukan Peering pada R2 dan R3, sehingga R3 akan melakukan singkronisasi berdasarkan waktu pada R2.
R2 Peering Configuration

R3 Peering Configuration

R2 NTP Assosiation and Status

R3 NTP Assosiation and Status

NTP 4 : Broadcast Mode
Seakarang kita akan mencoba konfigurasi NTP Broadcast😊 pada R1 sebagai NTP Master yang juga akan di konfigurasi untuk melakukan broadcast NTP, sedangkan pada R2 akan kita konfigurasi sebagai NTP Broadcast Client.

R1 Broadcast Configuration

R2 Broadcast Client Configuration

R1 Clock

R2 Clock

ICDN1, Sec 15 :  NAT and PAT

NAT 1 : The Fundamentals of NAT and PAT
Network Address Translation melakukan translasi pada IP Address Private menjadi Ip Address Non-Private yang dapat di routerkan(routeable). tanpa NAT host seperti 10.1.1.0 /24 tidak dapat berkomunikasi dengan dunia luar☹ Perlu di perhatikan pada mask Private IP Address tidak sama dengan default mask pada kelas A (/8), B (/16), C(/24).
Private Class A : 10.0.0.0 /8   10.0.0.0 sampai 10.255.255.255
Private Class B : 172.16.0.0 /12  172.16.0.0 sampai 172.31.255.255
Private Class C : 192.168.0.0 /16  192.168.0.0 sampai 192.168.255.255

Terdapat beberapa buah sebutan pada proses NAT, Inside Local Address merupakan address yang digunakan oleh host yang berada pada jaringan lokal untuk dapat berkomunikasi dengan host lainnya pada jaringan lokal. Saat Address tersebut di translasikan oleh router, maka address tersebut disebut dengan Inside Global Address.

Outside Local Address adalah Non-Routeable Address pada remote network sedangkan Outside Global merupakan Routeable Address  pada remote network. “inside” dan “outsite” tergantung pada perspektif kita. Jika Address yang digunakan berada pada jaringan kita(global ataupun local) maka akan disebut sebagai “inside” Address, jika digunakan oleh jaringan luar yang terlibat maka akan di sebut sebgai “outside” network.

Saat router melakukan NAT, router tersebut akan membuat entry untuk Private Address tersebut pada NAT Translation table, dimana akan dilakukan mapping terhadap Inside Local Address pada Inside Global Address yang ditetapkan.

Saat paket kembali masuk ke router, router akan mengecek pada NAT table untuk melihat apakah terdapat translasinya, jika ada maka router akan mentranslasi Inside Global Address kembali menjadi Inside Local Address.

NAT 2 : Static NAT Lab(SNAT)
Jika host yang ada jumlahnya masih sedikit maka Static NAT dapat dijadikan pilihan. SNAT secara sederhana akan melakukan one-on-one mapping pada alamat inside local dan inside global.

Pada network ini kita akan malakukan 2 buah mapping pada SNAT. Dalam konfigurasinya kita meletakan IP NAT Inside dan IP NAT Outside pada interface yang tepat. ip nat inside berada pada interface yang paling dekat dengan host yang akan di translasikan, ip nat outside pada exit interface router yang melakukan nat.

Re-Creation

kita akan melakukan NAT pada router 2 sehingga interface loop dapat melakukan ping pada 172.12.123.2 dan sebaliknya
R1 NAT Configuration
Inside Interface

Outside Interface

Mapping

Show IP NAT

R2 Ping Testing

NAT 3 : Dynamic NAT Lab(DNAT)
Lab menggunakan GNS3!

R1 NAT Configuration
Inside/Outside Interface Configuration

IP NAT Pool Configuration

Access List Configuration

Mapping

Ping R2 172.12.123.2

IP NAT Translation

 😊😊😊

Jika ingin menghapus IP NAT Translation
R1# clear ip nat trans *


NAT 4 : Port Address Translation Lab
PAT atau biasa disebut dengan “Overloading” memungkinkan Private IP Address dari Inside Host untuk di translasikan pada satu routeable address yang digunakan pada outside interface, wow😊 Private Address di translasikan berdasarkan kombinasi dari IP Address dan Port Number, memungkinkan routeable IP Address yang sama untuk digunakan oleh banyak host untuk NAT. Dibandingkan menggunakan NAT Pool, kita dapat mengidentifikasi outside interface dan dengan kata “overload” tentunya kita tetap membutuhkan ip nat inside dan ip nat outside pada interface.
Inside/Outside Interface Configuration

Access-List Configuration

Mapping

Ping Test

Dapat dilihat bahwa inside global hanya menggunakan 1 address yaitu 172.12.123.1 yang membedakannya adalah pada port nya, untuk 10.1.1.1.2 akan di mapping pada 172.12.123.1 port 0, sedangkan 172.12.123.1 pada port 1.
Nat Statistic

Dengan melihat nat statistic, kita dapat mengetahui outside dan inside interface, serta tipe nat yang digunakan statis atau dinamis.

ICDN1, Sec 16 :  IP Version 6

IPv6 1 : Curing Address Anxiety With Compression
Alasan dikembangkan nya IPv6 adalah kita kehabisan Routeable IP Address pada IPv4, maka solusinya adalah IPv6 dengan 128-bit Address yang memberikan sangat banyak address yang dapat digunakan dan IPv6 di desain secara spesifik untuk route summarization.

Non-compressed IPv6 Address memiliki 8 section masing masing nya berisi 4 angka heksadesimal, dipisahkan dengan 7 colons( : ), namun jangan panique kita bisa meringkas(compress) address ini sehingga tidak terlalu banyak angka dan huruf yang terlibaat. Pada heksadesimal penggunaan kapital/non-kapital tidak akan berpengaruh.


Compress IPv6
Zero Compression
Jika kita memiliki “0” yang berurutan, kita dapat menyingkat nya dengan 2 colons( : ). Tidak peduli kita memiliki 2 field “0” atau lebih, kita dapat menuliskan dengan :: , namun perlu diketahui bahwa “zero compression” hanya dapat digunakan satu kali pada setiap satu address.

Leading Zero Compression
Pada leading zero compression memungkinkan kita untuk menghilangkan 0 yang berada di depan pada field manapun, terdapat 2 kunci utama pada leading zero compression yaitu, pertama kita harus meninggalkan setidaknya satu angka pada setiap field, bahkan jika semua field tersebut adalah 0. Kedua kita dapat menggunakan leading zero compression sesuai kebutuhan kita pada satu address.

Watch Out!! Illegal IPv6 Address
• Terdapat lebih dari 2 ( : ) yang berurutan, aaaa ::: bla bla bla
• Terdapat lebih dari 1 set ( :: ) , aaaa :: bbbb :: bla bla bla
• Terdapat huruf G – Z :(

Uncompress Compressed IPv6

Ez lahh yak😊


IPv6 2 : The Global Routing Prefix and Subnet ID
IPv6 memiliki keunggulan di banding IPv4 address, khususnya ketika subnetting dan summarization. Saat sebuah organisasi mendapatkan sebuah block dari IPv6 address, block tersebut sudah di subnet oleh IANA (Internet Assigned Numbers Authority), IANA memiliki blok address terbesar, dan memberikan subnets dari blok pada Regional Internet Registries (RIRs) sesuai dengan peraturan peraturan yang ketat. Lalu RIR akan memberikan subnet dari blok address pada ISP, lalu ISP akan men-subnet-kan untuk para Customers.
SKUY Subneting
Global Routing Prefix dari ISP datang dengan sebuah panjang prefix, kali ini kita akan menggunakan /48. Panjang prefix pada IPv6 serupa dengan network mask pada IPv4. Sebenarnnya prefiks /48 lah yang paling sering di gunakan. Kita akan mengasumsikan global routing prefix yaitu  2001:1111:2222. Dengan IPv6 128 bit, dengan panjang prefix yaitu 48, maka akan menyisakan 80 bit, pada IPv6 terdapat interface identifier di dalamnya, dan panjang nya hampir selalu 64 bit. ID ini ditemukan pada akhir dari address IPv6. 48 bit prefix  dan 64 bit interface identifier akan menyisakan 16 bit untuk subneting.
Determining The Subnet Ids
Global Routing Prefix : 2001:1111:2222 (48 bit)
Subnet ID : 16 bit setelah GRP
Interface ID : 64 bit nilai yang akan menyimpulan Address tersebut.
Untuk dapat menghitung subnet dapat menggunakan rumus yang sama pada IPv4. Yaitu 2 pangkat 16 = 65,536 subnet!! Jika subnet ID terdapat setelah GRE maka 4 subnet pertama yaitu :

Note!
• /64 mask di dalamnya termasuk 48 bit GRP dan 16 bit subnet
• Sama seperti IPv4 subnet number tidak di peruntukan oleh host, namun router akan tetap membolehkan kita melakukannya, namun kita akan mendapatkan pesan “warning”
Dalam memberikan address pada interface IPv6 terdapat 2 pilihan:
• Memasukan address dengan lengkap secara manual
• Memasukan Subnet ID dan membiarkan router menentukan interface ID dari address ini.


IPv6 3 : Enabling V6 – Twice!

jika kita ingin memasukan address ini pada interface dengan melakukan compressing, maka address yang dapat kita masukan adalah : 2001:1111:2222:1::1 /64. Untuk memasukan nya pertama kali kita harus melakukan enable pada IPv6, tidak seperti IPv4 yang secara default enable.
Enable IPv6

Jika kita memasukan IPv6 address dahulu pada interface, dan tidak melakukan command diatas, maka ipv6 yang kita masukan pada interface tidak akan dapat di routingkan oleh router. Pastikan sudah melakukan command unicast-routing  sebelum menambahkan ip pada interface.
Adding Subnet ID IPv6 to Interface

Jika kita menambahkan Subnet ID pada interface, router akan membiarkan nya namun akan terdapat pesan yang menunjukkan bahwa address tersebut merupakan “Subnet router anycast”.


IPv6 4 : Configuring And Verifying IPV6 Addresses

maka tidak akan lagi terdapat pesan error dan address akan di terima. Sekarang pertanyaan nya adalah apakah yang membuktikan bahwa IPv6 sudah berjalan pada router?☹ jawaban nya adalah jeng jeng :
IP Interface

Jika kita menggunakan show ip interface, dapat dilihat pada loopback 2 internet protocol disable, padahal kita sudah menambahkan ipv6 pada loopback 2, lalu mengapa disable? Jawaban nya adalah show ip interface di peruntukan untuk IPv4 saja😊 maka untuk ipv6 dapat menggunakan :
IPV6 Interface

Woww disana kita bisa melihat beberapa informasi, link-local address? Apatuhh, Joined group address? Kita join apaan ini☹

IPV6 Interface Brief

Dengan brief, kita dapat melihat interface mana saja yang sudah di konfigurasi dengan ipv6 dapat kita lihat bahwa Global Unicast Address kita berada di bawah Link Local Address.




IPv6 5 : Link Local Addresses

The Link-Local Address, sesuai dengan namanya packet yang di kirimkan pada link-local address tidak akan pernah meninggalkan local link. Karna router tidak akan melakukan forward pada packet yang ditujukan pada link-local address. Ini merupakan unicast massage, maka satu satunya perangkat yang akan memprosesnya adalah host tujuan packet tersebut. #note : rada ga ngerti juga sih sebenernya☹ HAHA #TANYA

Router akan membuat link-local address dengan sendirinya sesuai dengan beberapa peraturan. Skuy mari kita bedah

Bagian pertama dari address ini berasal dari Link-Local Reserved Address Block (FE80::/10). 10 bit pertama harus sama dengan FE80.

Hal ini akan memungkinkan kita memiliki 4 kemungkinan kombinasi pada 2 bit terakhir oktet ke 3 yaitu 00, 01, 10, dan 11 berarti link-local address dapat dimulai dengan FE8, FE9, FEA, dan FEB. Namun pada RFC 4291 menyatakan bahwa 54 bit terakhir dari link-local address harus 0, dan nilai yang memungkinkan hanyalah FE80. Maka semua link-local address akan dimulai dengan FE80:0000:0000:0000, 16x3 = 48+7 = 55. Maka semua link local address dimulai dengan FE80 dan 3 block 0.

IPv6 6 : Calculation The Interface Indentifier
How Cisco Routers Create Interface Indentifiers
Router akan mengambil MAC Address perangkat, membaginya menjadi 2, menambahkan FFFE di tengah nyaa lalu melakukan sedikit bit inversion yay selesai😊 HAHAHA tydac semudah itu ferguso(?)☹  yukkk kita coba ngitung Interface Identifier, Lab yang digunakan GNS3 EnableIPv6.

MAC Address FastEthernet 1/0  : CC01.074C.0010
STEP 1 : Bagi 2 MAC Address nya!
CC01.07 |   | 4C.0010
STEP 2 : Tambahkan FFFE
CC01.07 | FFFE | 4C.0010
STEP 3 : Melakukan Bit Inversion
Bit inversion adalah bahasa kerennya dari “kalau 1 ubah jadi 0, kalau 0 ubah jadi 1”, kita harus mengkonversi 2 nilai pertama(CC) menjadi binary, lalu melakukan invert pada bit ke 7.
8 4 2 1 8 4 2 1
C 1 1 0 0
C 1 1 0 0

Menjadi

8 4 2 1 8 4 2 1
C 1 1 0 0
E 1 1 1 0

Maka hasilnya adalah : CE01.07FF.FE4C.0010 😊


IPv6 7 : Using The Interface Indentifier As Host Address
Sekarang kita akan mencari tahu bagaimana kita dapat menggunakan Interface Identifier sebagai Host Address kita.
Global Unicast Address with EUI Identifier Configuration

Show IPv6

IPv6 8 : Router Discovery With NDP
Using the Neighbor Discovery Protocol to Discover IPv6 Router
NDP memungkinkan host dengan IPv6 secara dinamis menemukan tetangganya(dynamically discover its neighbors), namun proses untuk menemukan router akan sedikit berbeda dibandingakn dengan menemukan host lainnya. Proses dalam mencari router dimulai dengan host melakukan multicasting sebuah pesan yaitu Router Solicitation Massage(RS) pada link lokal nya dengan tujuan FF02::2, untuk semua address IPv6.

Jika kita lihat bahwa pada fa1/0 tergabung pada group FF02:2, setiap router yang IPv6 kita enable maka akan mendengarkan pada FF02::2 dan  semua router pada link yang mendengar pesan tersebut akan merespon dengan Router Advertisement(RA)

Terdapat 2 kemungkinan untuk Destination Address dari RA:
1) jika host yang meminta memiliki IPv6 Address, maka router akan melakukan unicast RouterAdvertisement(RA) pada address tersebut.
2) jika host yang meminta tidak memilki IPv6 Address, maka source address dari RS(Router Solicitation) semuanya adalah 0, dan router akan melakukan multicast RA pada FF02::1 (semua IPv6 Nodes). Sebagai tambahan router juga akan melakukan multicasting RA pada FF02::1 secara periodik dalam waktu 200 detik. #TANYA

IPv6 9 : Host Discovery With NDP
Using NDP To Discover IPv6 Host
NDP Neighbor Solicitation dan Neighbor Adverstisement mengantikan ARP pada IPv6, dengan NS yang memiliki fungsi yang sama dengan IPv4 ARP Request. Perbedaan nya adalah pada ARP Request meminta MAC Address dari perangkat dengan IP Address tertentu.

Namun pada IPv6 NS akan ditujukan untuk Solicited-Node Multicast Address(SNMA) dari host yang ingin diminta MAC Address nya.SNMA, multicast yang di tujukan untuk range ini akan menuju pada beberapa host pada local link, namun tidak semua, hanya satu dari semua yang memiliki 6 nilai hex yang sama pada IPv6 address dari host yang MAC Address nya diminta, terdapat 2 SNMA. Satu untuk Global Unicast Address dan satunya untuk Link-local Address.

Calculate SNMA
SNMA akan selalu diawali dengan FF02::1:FF, kita akan mengambil 6 nilai terakhir dari Global Unicast Address atau Link-Local Address dan menambahkan nya di belakang FF02::1:FF dan selesai😊
Global Unicast Address : 2001 : 1111 : 2222 : 1 :: 1  2001 : 1111 : 2222 : 0001 : 0000 : 0000 : 0000 : 0001
SNMA : FF02::1:FF00:1
Link-Local Address : FE80 :: CE01 : 7FF : FE4C : 10  FE80 : 0000 : 0000 : 0000 : CE01 : 07FF : FE4C :0010
SNMA : FF02::1:FF4C:10
😊😊😊😊😊😊😊


IPv6 10 : DHCP On Planet IPv6
DHCP merupakan salah satu protokol yang paling berguna(?), dan tentunya juga bagian penting dari IPv6. Pada IPv6 terdapat 2 jenis DHCP yaitu Stateful dan Stateless. Cara kerja Statefull DHCP mirip dengan DHCP yang sebelumnya sudah kita pelajari sebelumnnya pada IPv4 dimana :
Host mengirimkan DHCP message, berharap terdapat DHCP Server yang akan membalas, lalu server mengirimkan sedikit informasi, dan setelah pertukaran packet berikutnya, host sudah akan mendapat ip address dari server (host menerima tawaran ip dari server). Address akan di siapkan oleh server dalam rentan waktu yang di tentukan oleh server. Terdapat total 4 pesan pada seluruh proses DHCP(2 dari client dan 2 dari server), client juga akan mendapatkan lokasi dari DHCP Server, dan DHCP server akan menyimpan informasi dari client yang menerima tawaran dari DHCP Server.

Perbedaan lainnya adalah DHCPv6 tidak mengirimkan default router information pada client seperti DHCPv4. Host akan mendapatkan default router information melalui NDP.

Ketika Stateful DHCP( Statefull Autoconfiguration ) memiliki banyak kesamaan dengan DHCPv4, Stateless DHCP merupakan hal yang baru. Saat Stateless DHCP diaktifkan, Host akan menciptakan sendiri IPv6 Address untuk mereka, ini disebut dengan SLAAC(Stateless Autoconfiguration) yang sebelumnya dimulai dengan host mendapatkan informasi dari router sebagai hasil dari pesan RS dan RA.

RA akan berisi prefix link dan prefix length. Informasi tersebut yang memungkinkan host untuk membuat IPv6 Address nya sendiri. Host hanya perlu menambahkan 64 bit Interface Identifier di belakang 64 bit Prefix dan wow host memiliki IPv6 Address yang valid dan unique (menurut dia☹ HAHA).


IPv6 11 : Smart Stuff Our DAD Says
Sebelum host menggunakan IPv6 yang dibuat sendiri tadi, host harus memastikan bahwa tidak ada orang lain yang menggunakan address yang sama tersebut. Duplicate Address Detection (DAD) merupakan sebuah Prosedur untuk memverifikasi keunikan IPv6 yang sudah di buat sebelumnya. Cara kerja dari DAD adalah host akan mencoba berkomunikasi pada dirinya sendiri(?) untuk melakukan DAD, host akan mengirimkan Neigbor Solitication(NS) yang di tujukan untuk addressnya sendiri. Source Address dari NS merupakan IPv6 Unspecified Address ( :: ), host tidak dapat menggunakan IPv6 yang baru dibuatnya sebagai source, karna DAD belum memverifikasi Address tersebut.

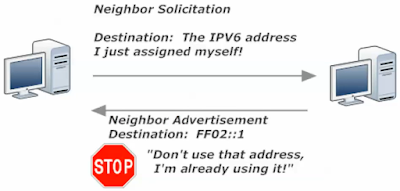

Jika host menerima Neighbor Advertisement sebagai respon, maka itu berarti terdapat Host lain yang sedang menggunakan self-assigned address tersebut, maka host yang menjalankan DAD tersebut tidak dapat menggunakan Address itu. Destination Address dari NA ini merupakan FF02::1 (All-IPv6-Nodes Address).

Namun jika tidak terdapat balasan untuk NS dari router maka dapat di pastikan host yang mengirimkan NS dapat memastikan bahwa tidak terdapat host lain yang menggunakan Address tersebut. 😊

Note!! DAD akan dijalankan ketika Interface tersebut akan menggunakan IPv6 Unicast Address untuk pertama kali atau IPv6-enable Interface dilakukan restart(dimatikan lalu dihidupkan lagi)


IPv6 12 : The IPv6 Routing Table
Skuyy sekarang kita bakalan coba main main dengan Static route guys hehe😊 topologi yang kita pakai :

GNS3 Re-Creation

General Configuration
Conf t
Ipv6 unicast-routing
Int < >
Ipv6 address < >
Show IP Route

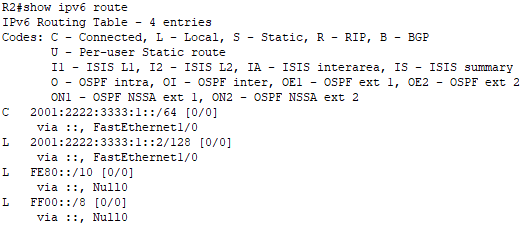

WOW bisa kita lihat kok entries nya ada banyak(?) Connected(C) kita tahu apa itu, tapi Local(L) hmm? L merupakan host route, rute yang hanya di tujukan pada 1 host saja, kita dapat mengidentifikasi dengan melihat /128 lalu siapakah host tersebut? Host tersebut merupakan Local Router! Sooo saat kita mengaktifkan IPv6 maka kita akan membuat 2 jenis entry yaitu, Connected untuk subnet yang terkoneksi langsung dan Local Entry yang merupakan host route yang berisikan IPv6 yang kita konfigurasi di interface tersebut. Dan FF00::/8 digunakan untuk keperluan multicasting.
Note !! kita dapat mengkonfigurasi Global Unicast  Address lebih dari 1 pada 1 interface yang sama

IPv6 13 : Pinging IPv6 Addresses

Cara Pertama
R2  R3

Cara Kedua
R2  R3

Cara Ketiga
R2  R3

Ping Semwanya
R2  R4

R2  R3(Fa2/0)

Seperti yang dilihat kita tydac bisa melakukan ping pada subnet yang berbeda tanpa Static/Dynamic Routing.


IPv6 14 : Static Routes(Recursive and Directly Connected)

Sekarang kita akan melakukan Static Routes yay😊 terdapat 3 jenis Regular Static Route :
1. Recursive, yang akan di spesifikasi hanyalah next-hop address saja
2. Directly Connected, dimana hanya output interface yang di spesifikasi
3. Fully Specified, dimana kita menspesifikasi keduanya, next-hop dan output interface.
Kita akan menggunakan Recursive Route pada R2 agar R2 dapat berkomunikasi dengan R4. IPv6 route command mempunyai sintaks yang sama seperti ip route, dimana kita meletakan destination network pertama lalu diikuti dengan next-hop address.
R2 Recursive Routing

R4 Directly Connected Routing

#TANYA, mengapa Ping tidak berhasil dilakukan??
Dengan menggunakan Directly Connected Routing pada R4, ping tidak dapat dilakukan, karna link menggunakan Fast Ethernet, directly connected disarankan menggunakan serial untuk topologi point to point!!
SOLVED!

IPv6 15 : Static Routes(Fully Specified)

R2 Fully Specified Route Configuration

Note!! Wow kita bisa melihat ada Administrative Distance, di IPv6 kita juga bisa melakukan Floating Static Route😊


IPv6 16 : Using The Link Local Address With Static Routes

Kali ini kita akan menggunakan Local-Link Address R3 sebagai next hop pada R2.
R3 Local-Link Address

R2 Static Route via Local Interface Configuration

Jika kita langsung memasukan Link Local maka akan terdapat pesan seperti diatas, saat kita menggunakan Link Local sebagai next hop nya kita perlu untuk menspesifikasi Interface nya!

R2 Ping R4

Kesimpulan :
• Saat kita menggunakan Global Unicast Address sebagai next-hop dari IPv6 Static Route, kita memiliki pilihan untuk menambahkan local exit interface atau tidak.
• Jika menggunakan Link-Local Address sebagai next-hop, router akan memberitau bahwa local exit interface harus di spesifikasikan, hati hati di ujian gaada yang kasih tahu lohh☹


IPv6 17 : Default and Host Static Routes

R2 Default Static Route via Local Interface Configuration

R2 Host Static Route via Local Interface Configuration

R2 Ping R4

IPv6 18 : Nuts, Bolts, and Frame Format Comparison
Sekarang kita akan membahas hal hal yang perlu kita tahu pada IPv6 yay😊 mengapa kita perlu IPv6? Hmm pertanyaan menarik, kita tahu bahwa kita mulai kehabisan Public IP untuk IPv4 namun penggunaan NAT dan PAT cukup membantu dalam masalah tersebut, lalu? Penggunaan NAT dan PAT tidak menyelesaikan permasalahan tersebut secara permanen, saat IPv6 di kembangkan terdapat beberapa peningkatan dibandingkan IPv4 :
1. The Elimination of Broadcast
2. Memudahkan Summarization dan Subnetting, menciptakan routing table yang complete and consise
3. Eliminasi kebutuhan terhadap DHCO Server dengan memungkinkan host untuk membuat Address nya sendiri.
4. Quality Of Service(QOS) yang lebih bagus

IPv4 Header

IPv6 Header

Version, pastinya diisi sama 6-,-
Traffic Class, ini menggantikan Type of Service(TOS) pada IPv4. Namanye mengacu pada kempuannya dimana memungkinkan kita untuk menetapkan level of importance(paket mana lebih penting dari paket mana) via Quality of Service(QOS), dengan demikian kita bisa melakukan klasifikasi pada traffic kita.
Flow Label, nilai ini juga akan membantu dalam melakukan klasifikasi dan QoS, dimana memungkinkan packet untuk diberikan label untuk flow tertentu. Field ini tidak terdapat pada IPv4.
Payload Length, sama seperti Total Length di IPv4
Hop Limit, Sama seperti Time To Live (TTL) pada IPv4. Setiap Hop akan mengurangi field ini dengan 1, saat field ini bernilai 0 maka paket akan dibuang.
Next Header, Sama seperti Ipv4 Protocol Field.
Source Address, Destination address, kalo gatau gunanya keterlaluan☹

Field yang tidak ada di IPv6 : Header Length, Identification, Flags, Fragment Offset, Header Checksum, Options, Padding. Secara keseluruh di eliminasi karna tidak dibutuhkan pada IPv6. Contohnya :
• Header Length tidak dibutuhkan lagi karna pada IPv6 Panjang Header adalah fixed 40 byte, dimana IPv4 header tidak.
• Field frament tidak di butuhkan lagi pada IPv6 karna IPv6 tidak melakukan fragmentasi pada packet, IPv6 tidak membolehkan pemecahan paket saat transmisi. Namun Ipv6 akan melakukan end-to-end Path Maximum Transmission Unit Discovery (PMTUD). Proses ini memungkinkan host untuk mengetahui berapa besar paket yang dapat di kirimkan tanpa melakukan fragmentasi. Namun jika PMTUD tidak di perbolehkan digunakan pada ujian, IPv6 nodes dapat menggunakan Fragment Extension Header untuk dapat melakukan fragmentasi pada packet(diluar materi CCNA)

ICDN1, Sec 17 :  ICDN1 *and* 2 : This And That

TNT 1 : Timestamps
Timestamps dapat digunakan untuk berbagai keperluan atau service tertentu, untuk memudahlan melakukan singkronisasi waktu, melakukan sys log dan lainnya. Kita dapat melakukan konfigurasi pada timestamps kita sesuai dengan kebutuhan kita.

Kita memiliki 2 pilihan, kita dapat menggunakan debug timestamps untuk mempermudah kita saat melakukan debug yang membutuhkan sinkronisasi waktu dsb nya.

Untuk debug yang lebih advance kita dapat menambahkan timestamps kita sampai pada tingkat milisecond wuihh gokil!

Untuk versi Real Life Router nanti pada log akan terdapat  Datetime dan Uptime, datetime merupakan waktu yang sedang berjalan sedangkan uptime merupakan berapa lama router sudah berjalan atau hidup.

TNT 2 : The Password Encryption Services
IOS Help menunjukkan beberapa service yang ada sebelumnya, service tersebut di buat tentunya untuk keuntungan kita, namun beberapa dari service tersebut dapat merugikan kita contohnya :
• The Finger service dapat digunakan untuk melihat username dan addresses dari user yang berhasil melakukan Telnet dari router kita.
• UDP small servers dan TCP small servers dapat digunakan untuk melakukan Denial Of Service (DOS) attack, sama juga seperti IP BOOTP Server service.
Service lainnya yang dapat membantu kita adalah Password Encryption Service. Kita mengetahui bahwa semua password di Cisco config akan di tampilkan dalam bentuk clear text, kecuali pada enable secret.

Show Run

Selain enable secret semua password bisa dilihat dan di baca hmmm-,-
Enable Encryption Service

Show Run

Yay password kita ter-enkripsi setidaknya aman dari orang mengintip dari belakang😊
TNT 3 : Console Loggin
Terdapat 3 metode untuk mengakses log messages :
• Direct connection via console port.
• Remote connection melalui Telnet (or SSH).
• Terkoneksi pada Syslog Server, perangkat terpisah yang digunakan untuk menyimpan log messages.
Kita dapat mengkonfigurasi log message munkin jika kita ingin :
• Menampilkan lebih sedikit informasi
• Menampilkan lebih banyak informasi
• Sedikit informasi pada layar, namun banyak informasi dikirim pada syslog server
• Informasi yang sangan spesifik pada syslog server, dan lebih general pada layar

Secara default Console Loggin dan Monitor Loggin pada kondisi enable!
Dengan adanya pesan pesan tersebut akan membantu kita untuk melakukan debug. Yuk kita bahas :

LINK mengacu pada sumber dari pesan tersebut. 3 mengacu pada Severity Level, dengan 0 merupakan yang paling urgent dan 6 merupakan yang paling tidak urgen. Pesan debugging, dibuat berdasarkan pada user input, memiliki Severity Level 7 (contoh nya debug ip packet). UPDOWN memberikan deskripsi yang terjadi pada interface tersebut apakah up atau down. SYS pesan yang berasal dari sistem, LINEPROTO pesan dari protokol yang berjalan pada interface tertentu. Hal yang paling perlu kita ketahui adalah Severity Level :

Jika kita berada pada kondisi dimana kita tidak dapat melihat console log kita yang perlu kita lakukan adalah mengecek apakah console log kita berada pada kondisi enable atau tidak, jika tidak kita dapat mengaktifkan nya dengan menggunakan command : Router(config) : loggin console


TNT 4 : Buffer and Syslog Loggin
Kali ini kita akan mempelajari beberaca cara bagaimana kita dapat menyimpan pesan log mungkin untuk kita simpan dan analisis. Buffer log dapat kita gunakan untuk menyimpan beberapa log dengan ukuran buffer yang dapat kita sesuaikan, penggunaan Syslog kita dapat mengirimkan loggin pada host tertentu.
Lab by Arfan Started😊

Skenario nya adalah kita akan mencoba mematikan Console Loggin sehingga tidak akan terdapat pesan log saat kita melakukan konfigurasi melalui console, kita juga akan melakukan loggin menggunakan buffer untuk Severity Level 3, dan mengirimkan loggin dengan Severity Level 5  pada Syslog Server pada R2
R1 Configuration
Disable Console Loggin

Enable Buffer Severity Lv 3

Syslog Configuration Severity Lv 5

TNT 5 : “Where  Are My Log Message?”

Sekaran kita akan mencoba melakukan telnet, apakah kita bisa melihat console loggin dari R3 pada saat melakukan konfigurasi?

R2 Telnet Configuration

R1 Telnet Testing

Sekarang kita coba konfigurasi pada R2 melalui telnet apakah kita akan mendapatkan console loggin? Hmmm...

Coba kita cek console loggin siapa atau disable..

Hmmm enable kok.. ternyata untuk dapat meilhat console log nya kita perlu melakukan :
• Enable loggin monitor (secara default sudah enable) pada router yang akan di telnet.
• Menjalankan command terminal monitor pada router yang akan di telnet.

Yay kita sudah mendapatkan pesan log kita saat melakukan telnet😊


TNT 6 : Banners
Sekarang kita akan mencoba membuat 3 jenis Banner, login banner, message of the day banner, dan exec banner. Salah satu tujuannya adalah untuk masalah legalitas

R2 Login Banner Configuration

R1 Telnet

R2 Motd Banner Configuration

R1 Telnet

R2 Exec Banner Configuration

R1 Telnet

TNT 7 : CDP Fundamentals
Cisco Discovery Protocol (CDP) sangatlah membantu kita pada beberapa situasi, kita dapat menggunakannya untuk melihat informasi mengenai perangkat Cisco yang terkoneksi, dan sekaran kita akan menggunakannya untuk melihat perangkat cisco mana yang terkoneksi pada Switch. Dan dalam melakukan troubleshooting hal yang paling baik dapat dimulai dari layer fisik, dan CDP sangatlah membantu dalam melakukan troubleshoot untuk mendeteksi perangkat perangkat yang saling terkoneksi

Device ID merupakan hostname dari perangkat yang terkoneksi dengan Switch, Local Interface merupakan Interface pada Switch yang terkoneksi dengan perangkat lainnya, Holdtime berisikan berapa lama sebuah perangkat milik penerima akan menyimpan(hold) CDP Packet sebelum membuangnya memiliki default 180 detik dan kita akan menerima CDP Advertisement dari perangkat terkoneksi setiap menitnya, Capability merupakan kemampuan dari perangkat terkoneksi, Platform mengacu pada hardware yang digunakan, dan Port ID merupakan interface dari remote device yang terkoneksi.


TNT 8 : More Fun With CDP
Penggunaan show cdp neighbor hanya akan menampilkan interface, bagaimana jika kita mengingkan informasi yang lebih spesifik dari perangkat yang terkoneksi(neighbor) misalnya IP Address ataupun Versi IOS dari perangkat.
CDP Neighbor Detail

Specific CDP Neighbor Detail

Pada beberapa kondisi, CDP membuka celah keamanan saat di hidupkan, kebanyakan Production Network akan memiliki CDP off. Jika kita menemukan pada client site CDP off maka setelah selesai pastikan bahwa kondisi CDP di kembalikan seperti semua. Kita perlu memperhatikan dimana kita melakukan CDP Enable pada Interface Level ataupun Global :

CDP Interface

Disable CDP Interface Level

CDP Interface

Disable CDP Globally

CDP Interface

Enable CDP Globally

TNT 9 : The Link Layer Discovery Protocol (LLDP)
Untuk setiap Cisco-proprietary protocol atau service pasti terdapat sebuah industry standart, sebuah service yang sama yang dapat bekerja pada non-Cisco device. Untuk CDP, industry standart nya adalah Link Layer Discovery Protocol(LLDP). LLDP bekerja pada L2 seperti CDP.
Enable LLDP

LLDP Neighbors

Tampilan nya berbeda sedikit di bandingkan dengan CDP, pada LLDP kemampuan untuk Switch dinamakan dengan B atau bridge, sedangkan S untuk Station.
LLDP Neighbors Detail

LLDP Interface Level

pada interface level tidak terdapat command untuk enable seperti pada CDP, pada LLDP interface dapat di konfigurasi untuk menerima lldp namun tidak mentransmisikan lldp maupun sebaliknya. Jika ingin disable pada level interface maka kita perlu melakukan menegasikan(“no”) command pada reveice dan transmitnya.

Perbandingan CDP dan LLDP
Cisco Discovery Protocol (CDP) Link Layer Discovery Protocol (LLDP)
Cisco-proprietary YES NO
Run at Layer 2 YES YES
Holdtime 180 Seconds 120 Seconds
Global Config Command cdp run / no cdp run lldp run / no lldp run
Interface-Level Command cdp enable / no cdp enable lldp receive / no lldp receive

lldp transmit / no lldp transmit


TNT 10 : Cisco Password Recovery Procedures
Jika kita berada pada situasi lupa password☹ maka kita dapat menggunakan Prosedur untuk melakukan recovery pada perangkat cisco kita. Untuk dapat melakukannya kita perlu masuk dalam Router ROM Monitor (ROMMON) mode, atau kadang disebut dengan boot software, ROMMON terpisah dengan Cisco IOS yang biasa kita gunakan, disana kita dapat mengakses Configuration Register, pastikan untuk melakukan multi-check setelah mengubah Configuration Register karna CR akan mengontrol bagaimana router akan melakukan boot dan startup-configuration mana yang akan dijalankan saat melakukan booting. Untuk melihat setting pada config register kita dapat menjalankan command :

Proses dalam password recovery, pada saat router melakukan booting, router akan mengabaikan NVRAM dan untuk melakukan itu kita harus mengubah Configuration Register. Untuk masuk kedalam ROMMON mode dan mengubah CR kita permu membypass IOS saat proses boot. Untuk modern router, terdapat removeable flash. Dengan melepas nya kita akan masuk kedalam ROMMON mode. Untuk model lama, kita perlu me-reload router dan mengirimkan break-sequence saat router melakukan booting. Dalam melakukan break dan sequence akan tergantung pada hardware dan software yang digunakan.
Config Register Commands
IOS : config-register
ROMMON : confreg


TNT 11 : A Little More Config Register Work
Mengabaikan NVRAM mengarahkan pada 0x2142

Show version

Reload Router

Kembali berada pada setup mode karna NVRAM diabaikan.
Note! Config-register 0x2142 akan bertahan selama 1 tahun, maka jangan lupa untuk mengembalikan pada configuration semula dimana NVRAM tidak diabaikan!

Author : Admin

Related Posts
