Cara Konfigurasi Jaringan Nirkabel Cisco Packet Tracer>>>
Cara Konfigurasinya
1. Setting layanan dhcp pada router untuk setiap fastethernet. (Settingan IP bisa diganti sesuai keinginan sobat)
IP addrees yang diisikan pada kolom diatas merupakan gateway
2. Setelah Konfigurasi pada router, selanjutnya sambungkan setiap PC/laptop dengan cara koneksikan ke Access Point dengan cara berikut : (langkah ini dilakukan untuk semua PC dan laptop)
3. Koneksikan PC/Laptop ke Access Point setiap ruangan. Dengan cara pilih Dekstop > PC Wireless > Connect
Jaringan Nirkabel adalah bidang yang berkaitan dengan
komunikasi antar sistem komputer tanpa menggunkanan kabel. Jaringan nirkabel
ini sering dipakai untuk jaringan komputer baik pada jarak dekat maupun jarak
jauh. Sebuah jaringan bisa disimulasikan melalui aplikasi cisco packet tracer.
Aplikasi ini dapat mensimulasikan berbagai macam jenis jaringan termasuk
jaringan nirkabel.
Nah berikut ini adalah contoh cara penggunaan cisco packet tracer dan juga cara konfigurasi untuk contoh jaringan nirkabel. Berikut adalah alat dan bahannya :
- 1 Buah Router
- 3 buah Access Point
- 15 PC
- 6 Laptop
Cara Konfigurasinya
1. Setting layanan dhcp pada router untuk setiap fastethernet. (Settingan IP bisa diganti sesuai keinginan sobat)
- Konfigurasi Router pada FastEthernet 0/0 ( yang menuju lantai 1 )
- Aktifkan layanan DHCP pada FastEthernet 0/0 dengan masuk ke CLI dan masukan scrip berikut.
- Konfigurasi pada FastEthernet 0/1 (yang menuju lantai 2)
- Aktifkan Layanan DHCP pada FastEthernet 0/1
- Konfigurasi pada Ethernet 0/0/0 (yang menuju lantai 3)
- Aktifkan DHCP pada Ethernet 0/0/0
- Pada PC
Masuk ke Setting
untuk dapat tersambung ke jaringan dengan mengganti port yang ada pada
PC/laptop dengan port Linksys-WMP300N.
- Pada Laptop
Setting
untuk dapat tersambung ke jaringan dengan mengganti port yang ada pada
PC/laptop dengan port Linksys-WMP300N.
3. Koneksikan PC/Laptop ke Access Point setiap ruangan. Dengan cara pilih Dekstop > PC Wireless > Connect
- Pada Lantai 1
- Pada LAntai 2
- Pada Lantai 3
4. Setelah semua PC/laptop sudah terhubung ke 1 router yang sama, langkah selanjutnya adalah setting IP pada PC/laptop ke DCHP dengan cara Pilih Dekstop > IP Configuration. Jika gagal dalam mendapat IP cobalah perhatikan lagi konfigurasi pada router .

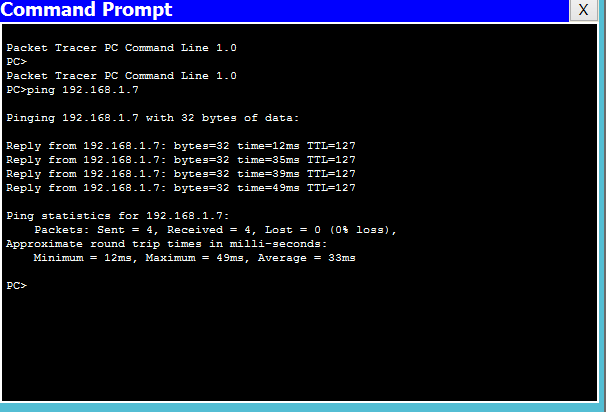

5. Jika sudah berhasil mendapatkan IP sekarang cobalah Ping dari komputer 1 dengan komputer lainya. Jika berhasil maka konfigurasi untuk jaringan nirkabel sudah selesai,,hehe
Tinggal jika kalian ingin menambahkan sebuah server tinggal ditambahkan saja,,hehe
Oke sekian dulu postingan kali ini semoga bermanfaat untuk semuanya,,hehe
